Descripción

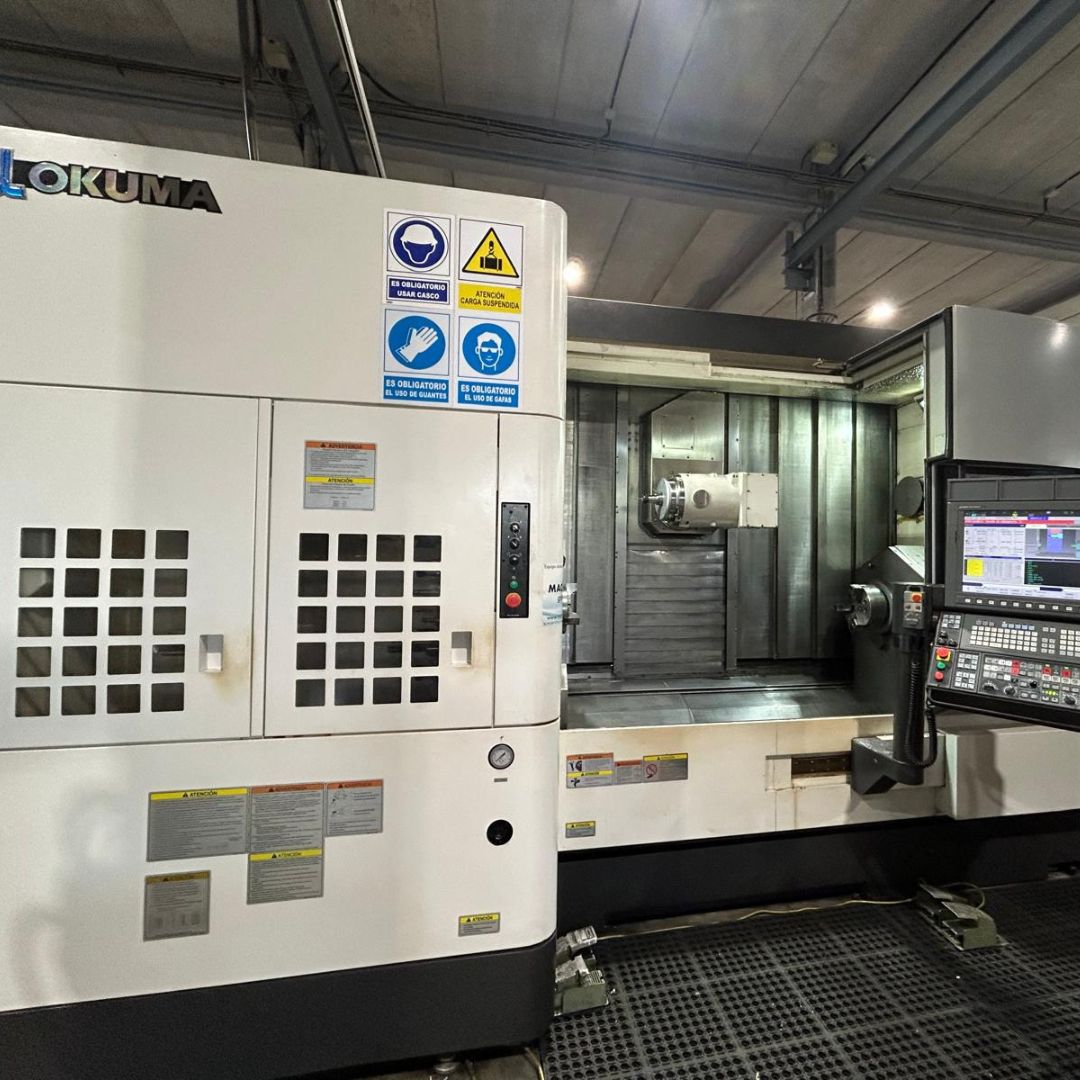

Máquina revisada en nuestras instalaciones por nuestros técnicos especialistas en Okuma. Lista para trabajar.
- Referencia: LT-2418
- Fabricante: Okuma
- Modelo: Multus U3000 1SW-1500

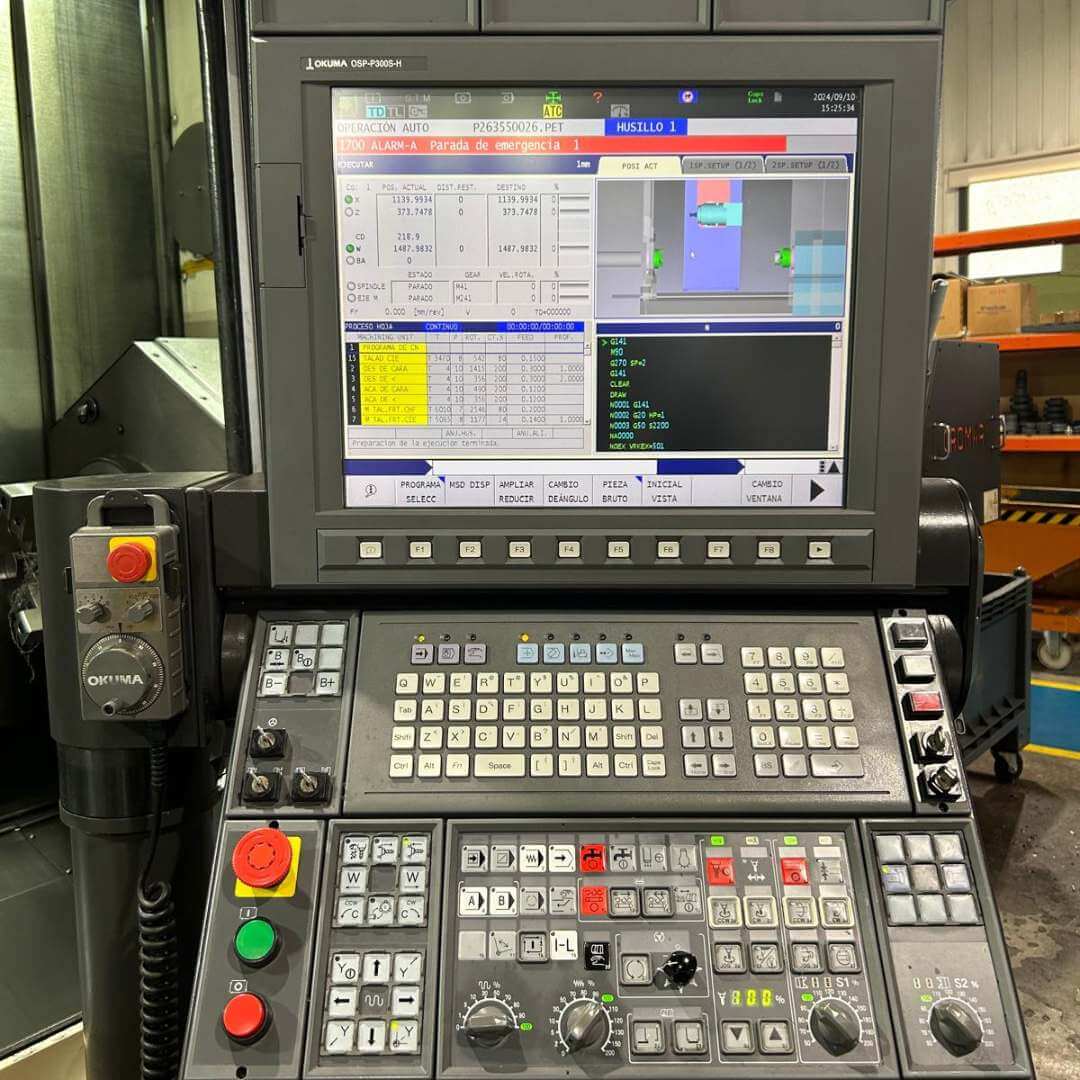

- Control: Okuma OSP-P300S-H
- Año de fabricación: 2014
- Puesta en marcha: 2015
- Idioma Teclados / Software: Internacional / Español
- País de origen: Japón
Características Técnicas:
Capacidad:
- Volteo sobre bancada: Ø 650 mm
- Distancia entre puntos: 1.500 mm
- Diámetro máximo torneable: Ø 650 mm
- Longitud máxima torneable: 1.500 mm
- Paso de barra (Husillo principal): Ø 70 mm
- Paso de barra (Husillo opuesto): Ø 70 mm

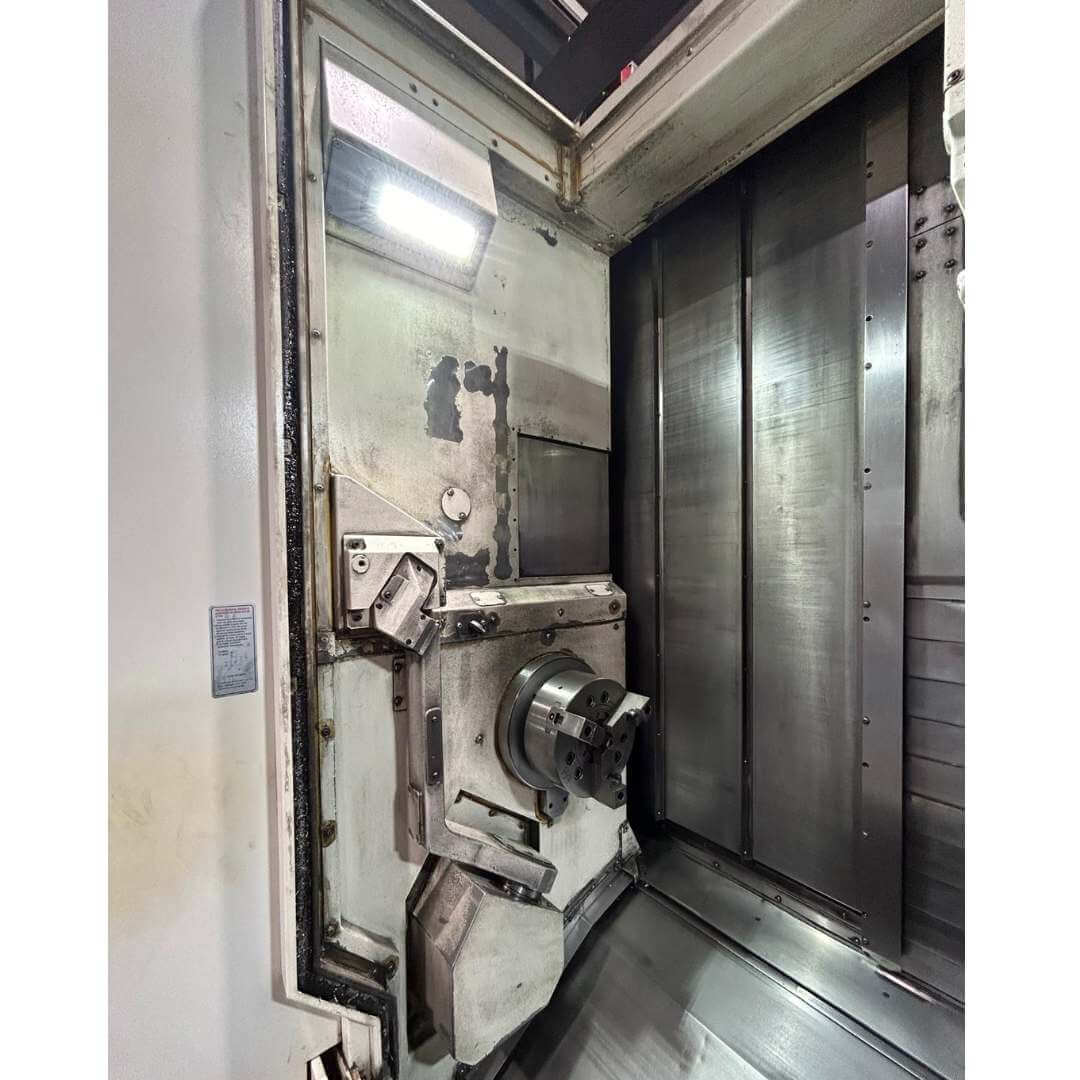

Husillo principal:
- Diámetro del husillo: Ø 140 mm
- Nariz del husillo (tipo): JIS A2-8
- Diámetro interior del husillo: Ø 80 mm
- Gamas de velocidad: 2 gamas, infinitamente variable
- Velocidad del husillo: 50 – 4.200 rpm
- Motor: 22/15 kW (30 min/cont)

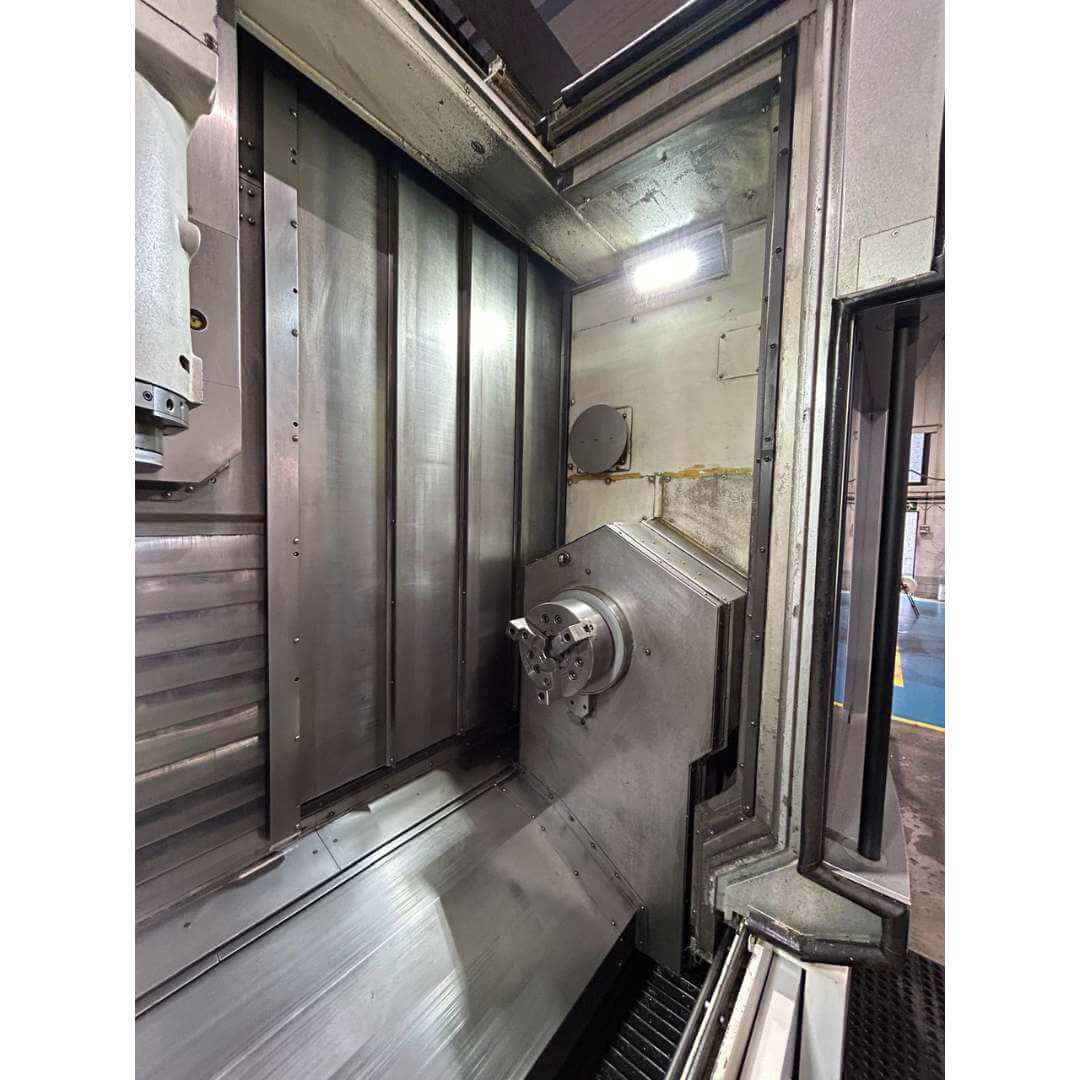

Husillo opuesto:
- Diámetro del husillo: Ø 140 mm
- Nariz del husillo (tipo): JIS A2-8
- Diámetro interior del husillo: Ø 80 mm
- Gamas de velocidad: 2 gamas, infinitamente variable
- Velocidad del husillo: 50 – 4.200 rpm
- Motor: 22/15 kW (30 min/cont)
Eje X:
- Carrera: 645 mm
- Avance rápido: 50.000 mm/min
Eje Z:
- Carrera: 1.600 mm
- Avance rápido: 50.000 mm/min
Eje Y:
- Carrera: 250 [± 125] mm
- Avance rápido: 40.000 mm/min
Eje W:
- Carrera: 1.594 mm
- Avance rápido: 30.000 mm/min
Eje B:
- Ángulo controlado: -30° a +210° (incremento 0,001°)
- Avance rápido: 30 rev/min
Eje C:
- Ángulo controlado: 360° (incremento 0,0001°)
- Avance rápido: 200 rev/min
Torreta:
- Tipo: H1
- Número de herramientas: 1 (Herramienta L o M)
Medidas herramientas:
- Tornear exteriores: 25 x 25 mm
- Tornear interiores: Ø 40 mm

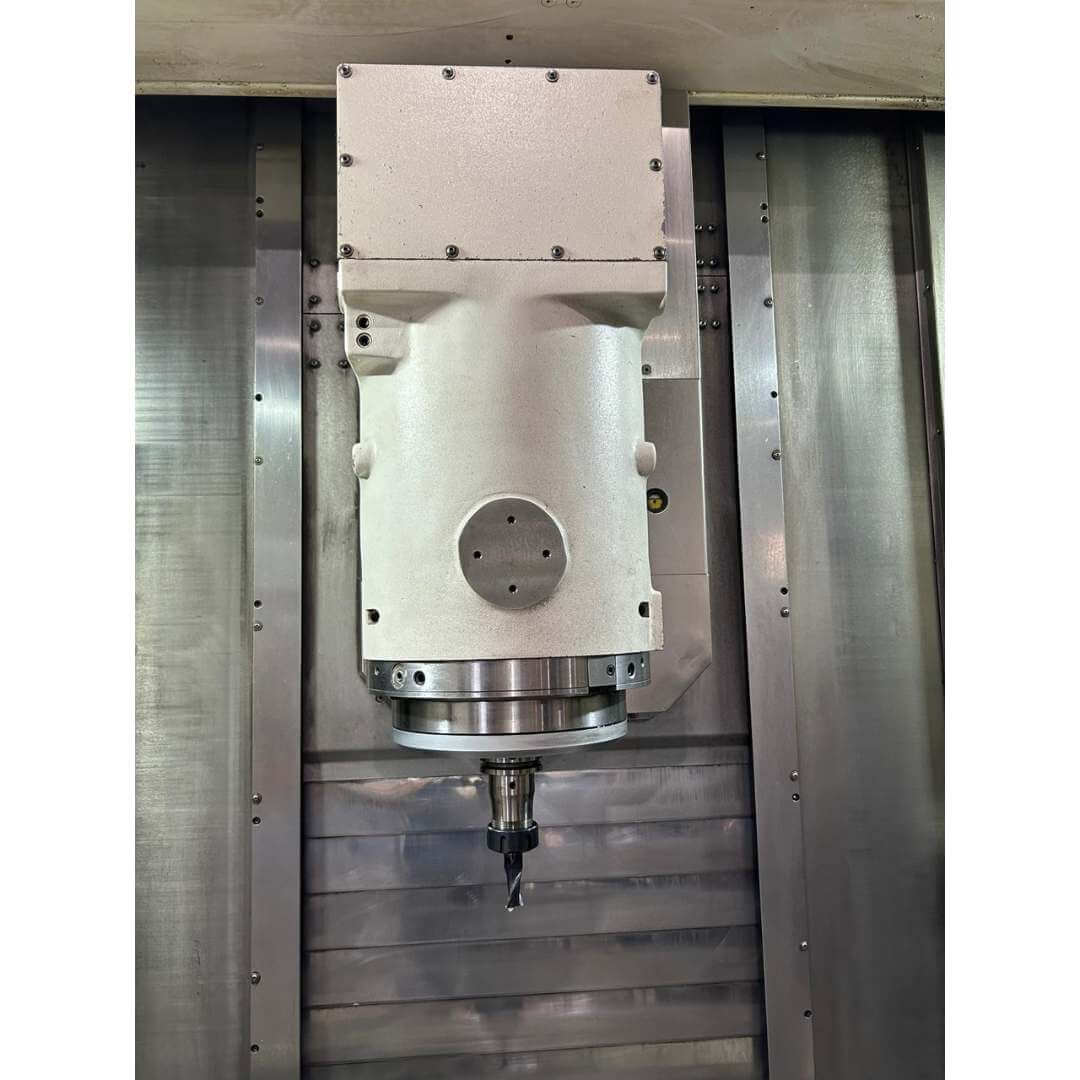

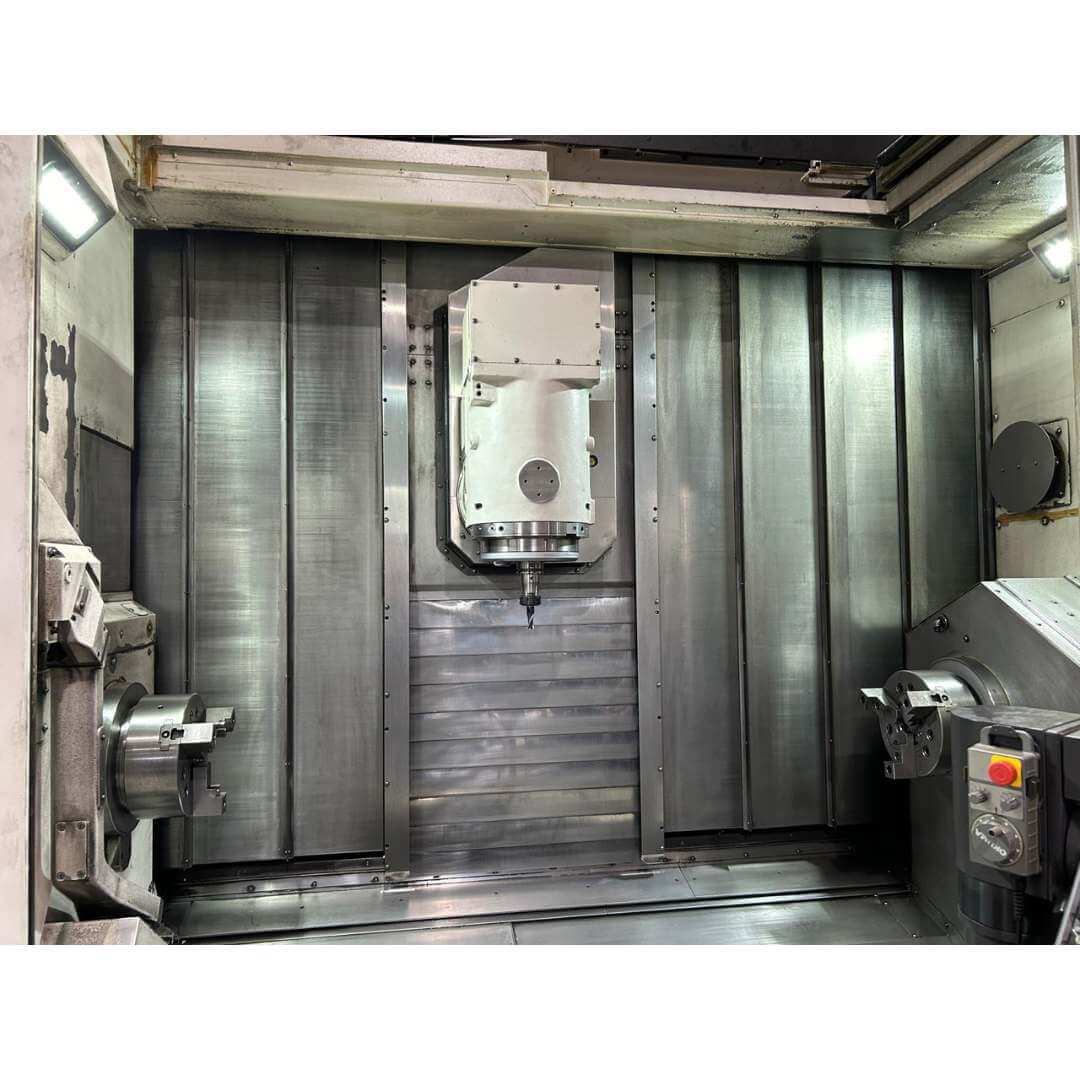

Cabezal de fresado:
- Velocidad de giro: 50 – 12.000 rpm
- Gamas de velocidad: 2 gamas, infinitamente variable
- Motor: 25/19 kW (3 min/cont)
Cambiador de herramientas (ATC):
- Cono Portaherramientas: HSK-A63
- Número de herramientas: 40
- Diámetro máximo herramientas adyacentes: Ø 90 mm
- Diámetro máximo herramientas no adyacentes: Ø 130 mm
- Longitud máxima de herramienta: 400 mm
- Peso máximo de cada herramienta: 10 Kgf
Dimensiones y pesos:
- Altura de la máquina: 2.905 mm
- Superficie de suelo ocupada: 4.480 x 2.995 mm
- Peso de la máquina: 16.200 kg
Opciones incluidas:
- Escalas absolutas en los ejes YS, ZA y XA
- Plato Kitagawa B210 (Ø 254 mm, 3 garras) en ambos cabezales
- Función de apertura y cierre automático de la puerta

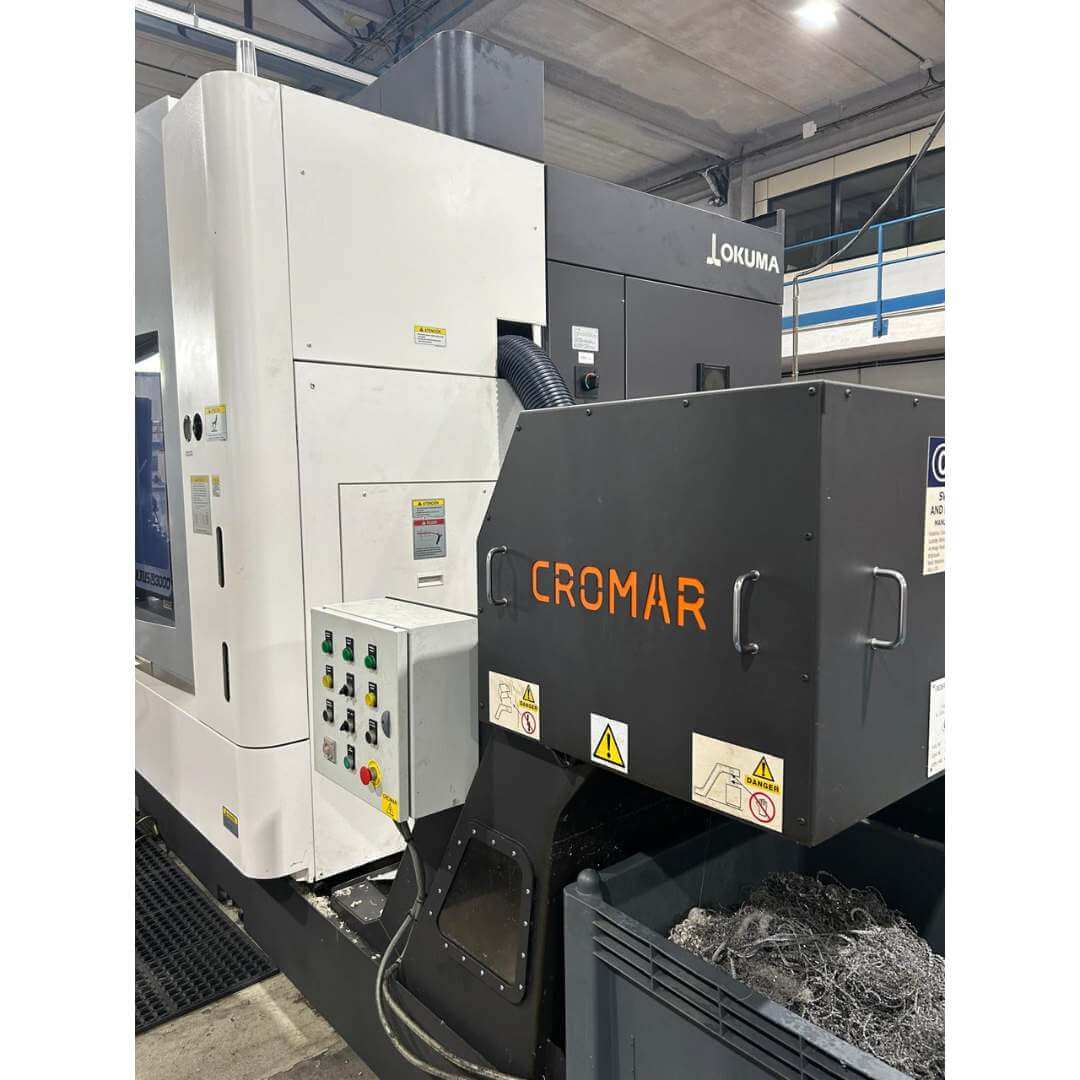

- Transportador de viruta CROMAR Series III
- Refrigerante a través del husillo de alta presión (20 bar, 20 l/min)
- Sensor de medición de las herramientas (TOUCH SETTER)
- One Touch IGF Advanced M-D
- Función de contorneado con el eje B (NC B Axis Contouring)
- Eje C de Alta precisión en ambos cabezales
- Sistema de gestión de la vida de las herramientas (Tool Life Management)
- Conjunto de 80 portaherramientas HSK-A63
