Descripción
Máquina revisada en nuestras instalaciones por nuestros técnicos especialistas en Okuma. Lista para trabajar.
Referencia: LT-2314

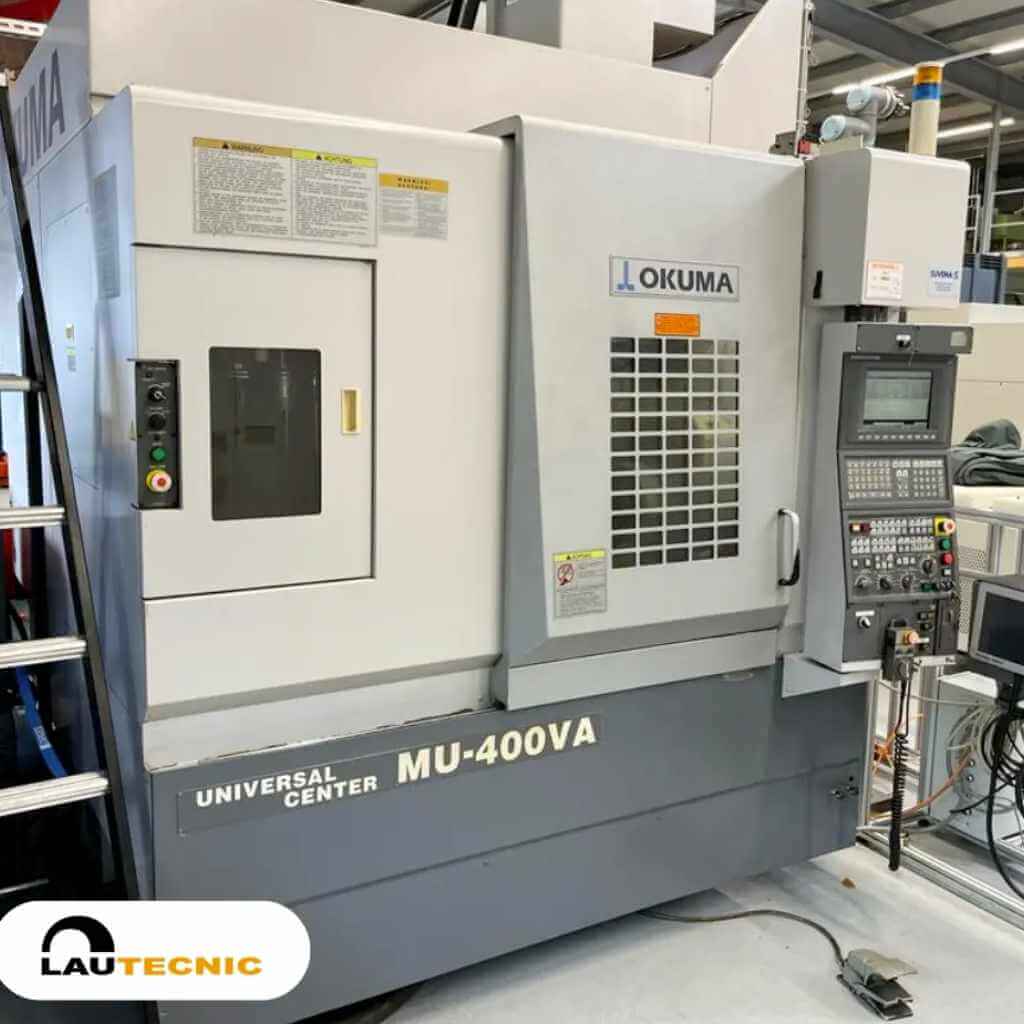

- Fabricante: Okuma
- Modelo: MU-400VA

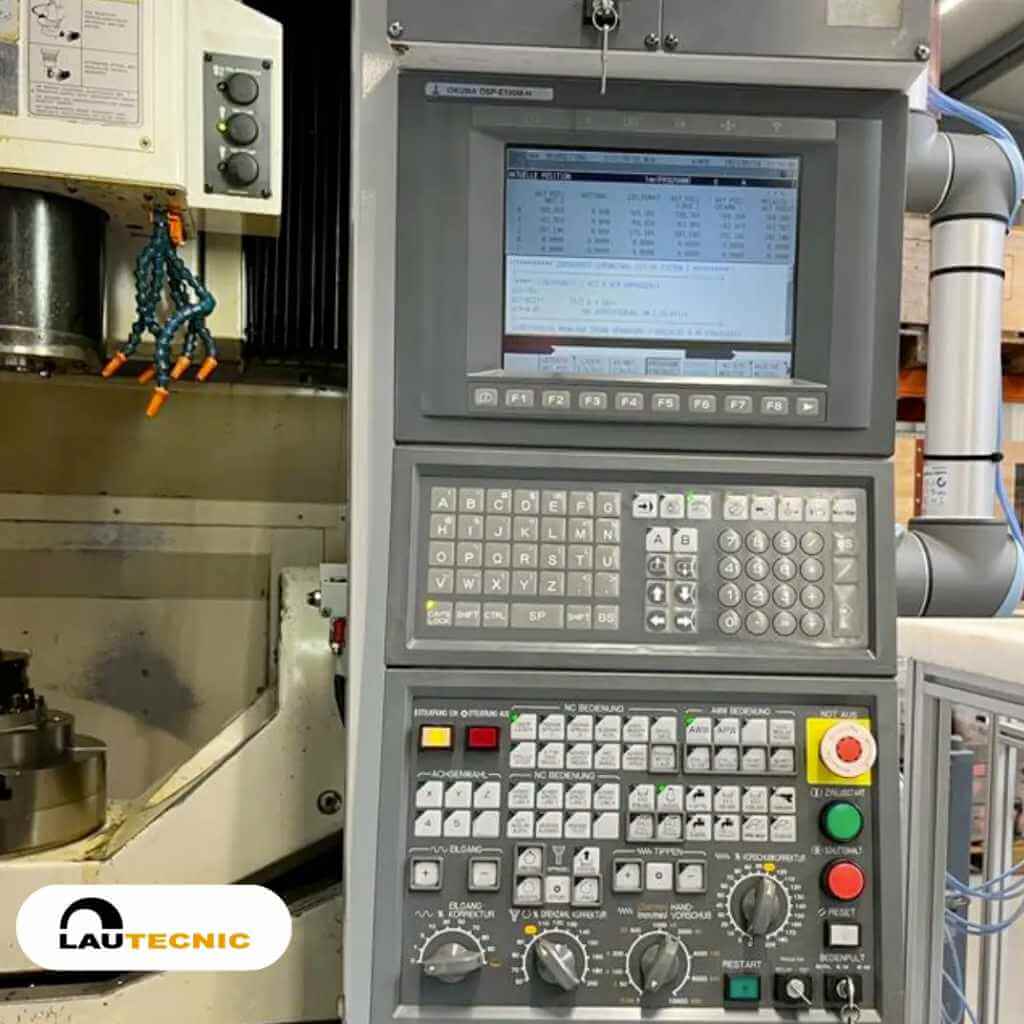

- Control: Okuma OSP-E100M-H
- Número de serie: 106856
- Año de fabricación: 2004
- Idioma Teclados / Software: Alemán / Alemán

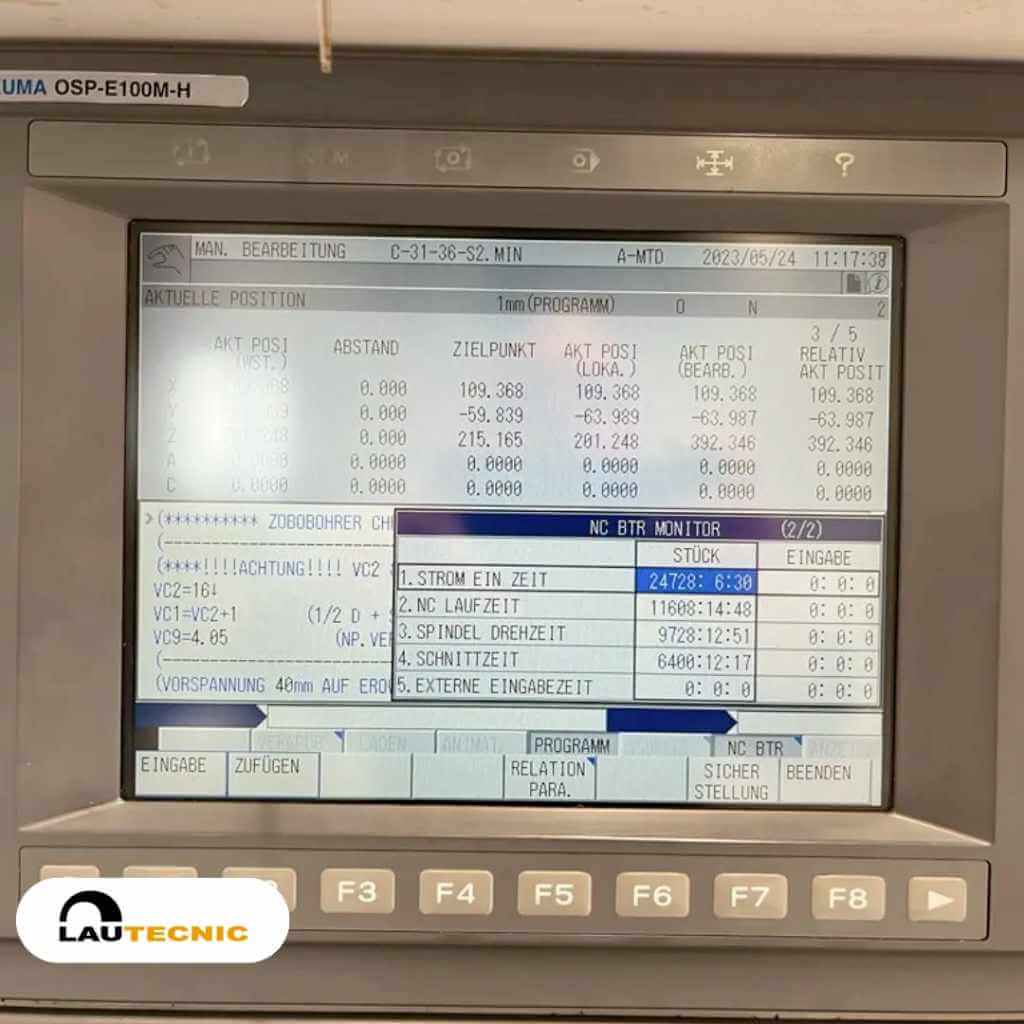

- Tiempo de conexión: 24.728 horas
- Tiempo de giro husillo: 9.728 horas
- Tiempo de mecanizado: 6.400 horas
- País de origen: Japón
Características Técnicas:
Recorridos:
- Eje X: 762 mm (+381 a -381 mm) *1
- Eje Y: 460 mm (+230 a -230 mm) *1
- Eje Z: 460 mm (+30 a -490 mm) *2

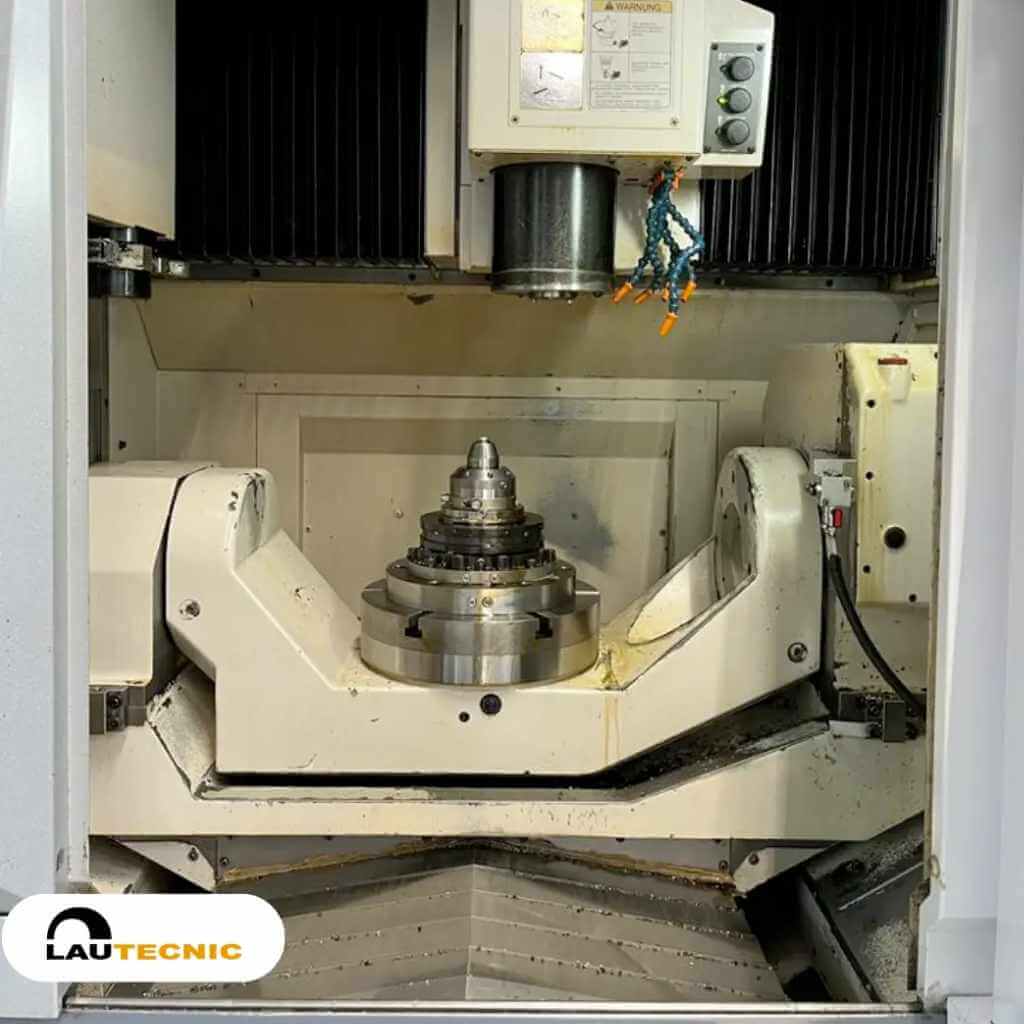

- Eje A: +20 a -110º
- Eje C: 360º
- Distancia nariz husillo a superficie mesa: 100 – 560 mm
- Notas:
*1 (desde el centro del eje A)
*2 (desde el centro del eje C)
Medidas con la mesa en posición horizontal (eje A a 0º)
Mesa:
- Dimensiones: Ø 400 mm
- Área de trabajo: Ø 400 mm x 400 mm
- Distancia de la superficie de la mesa al suelo: 1.050 mm
- Carga máxima sobre la mesa: 300 kg
Cabezal:
- Velocidad del husillo: 50 – 8.000 rpm
- Gamas de velocidad: Dos, velocidad infinitamente variable
- Motor: 11/7,5 kW (10 min/continuo), Tipo VAC
- Cono interior del husillo: 7/24 Cono Nº 40
- Diámetro interno de los rodamientos del husillo: 70 mm

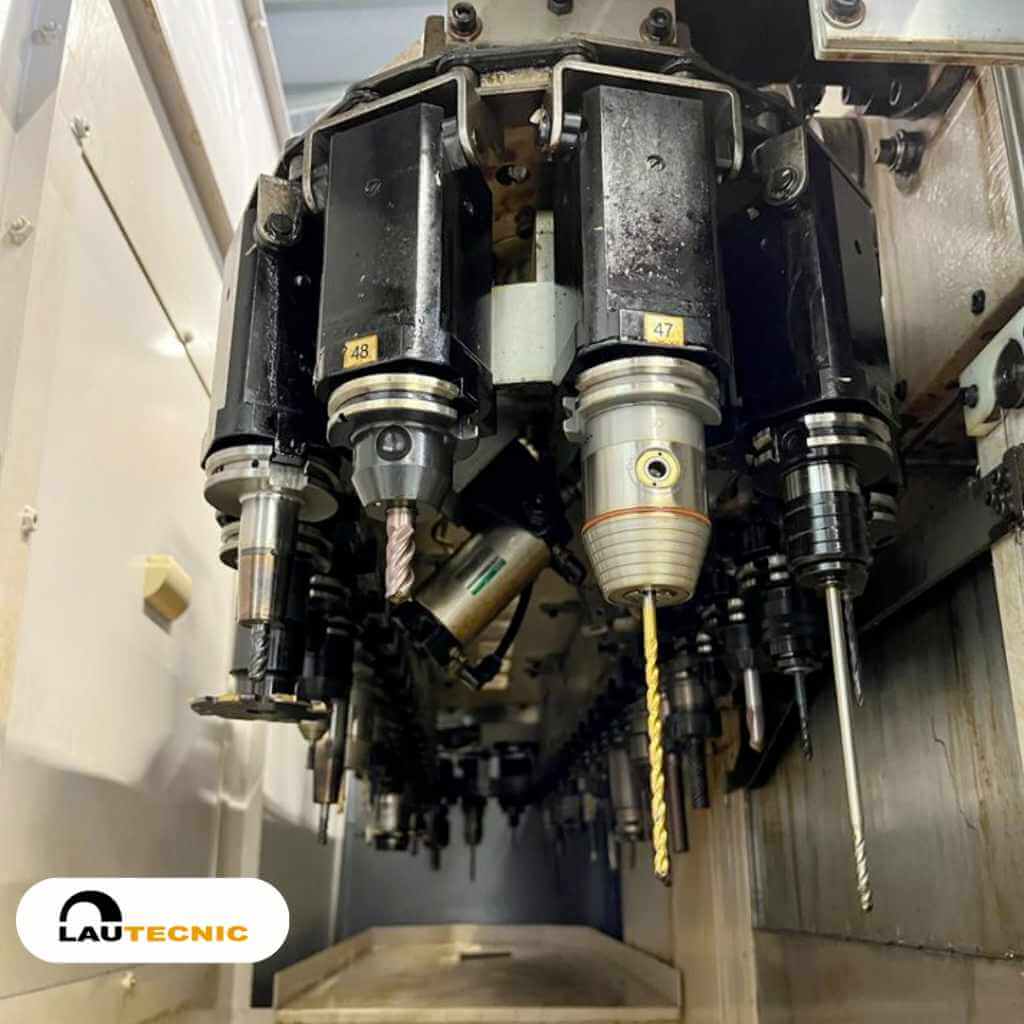

Cambiador de herramientas (ATC):
- Tipo de cambiador: Brazo cambiador
- Cono Portaherramientas: MAS BT40
- Tirante: MAS Tipo 2
- Almacén: 48 herramientas, random
- Diámetro máximo herramientas adyacentes: Ø 90 mm
- Diámetro máximo herramientas no adyacentes: Ø 125 mm
- Longitud máxima de herramienta: 240 mm
- Peso máximo de cada herramienta: 8 Kgf
- Altura de la máquina: 2.950 mm
- Superficie de suelo ocupada: 2.160 x 2.715 mm
- Peso de la máquina: 7.700 kg
Opciones incluidas:
- Refrigerante a través del husillo (15 bar, 20 l/min)
- Preparación para utillaje hidráulico (conducciones a través de la mesa)
- Conjunto de utillajes de amarre de cambio rápido EROWA
- Interface para Robot

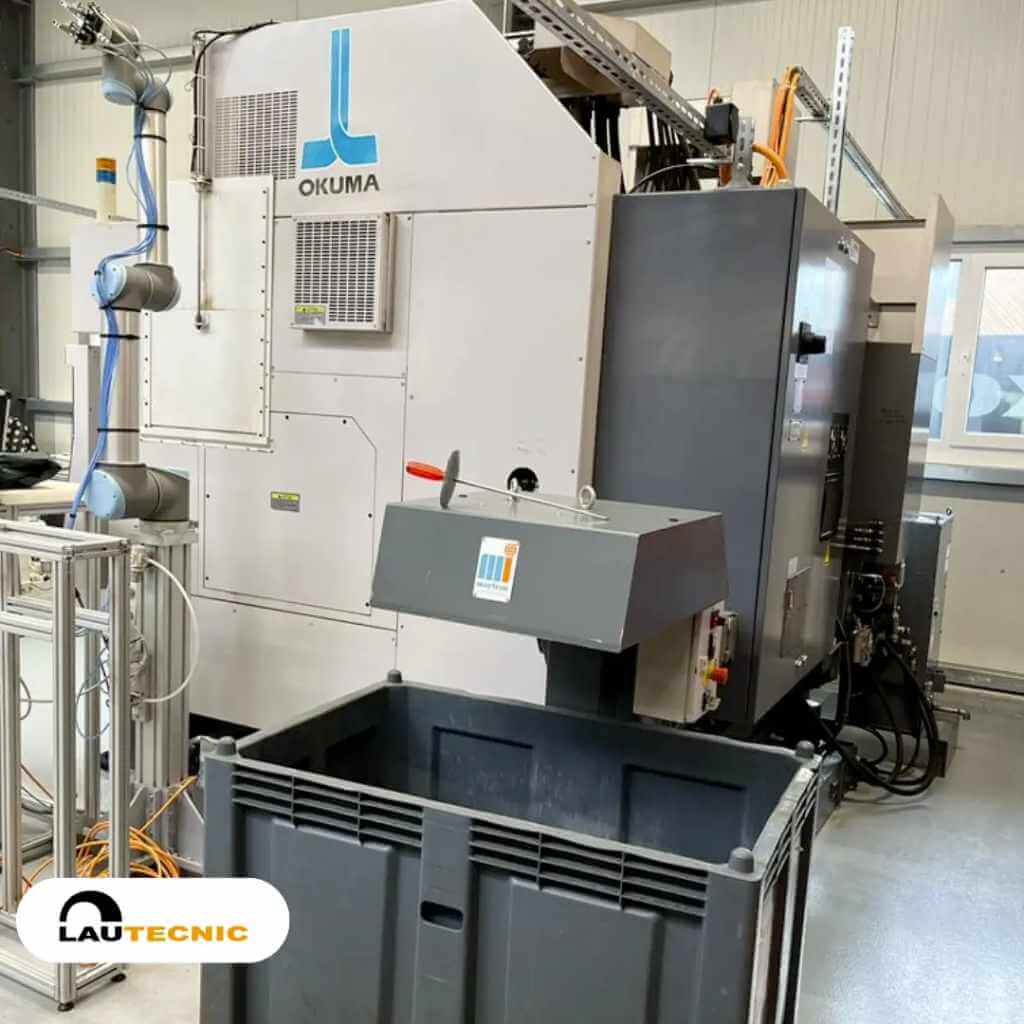

- Robot industrial colaborativo UNIVERSAL ROBOT UR10
- Transportador de viruta MAYFRAN MT10 (Salida lateral)
- Pre-instalación para Sonda de medida de piezas
- Sonda de medida de piezas RENISHAW
- Sistema de gestión de la vida de las herramientas (Tool Life Management)
- Mecanizado Helicoidal (Helical cutting)
- Sistema de comunicación DNC-T3
- Idioma Software: Español
