Descripción
Máquina revisada en nuestras instalaciones por nuestros técnicos especialistas en Okuma. Lista para trabajar.

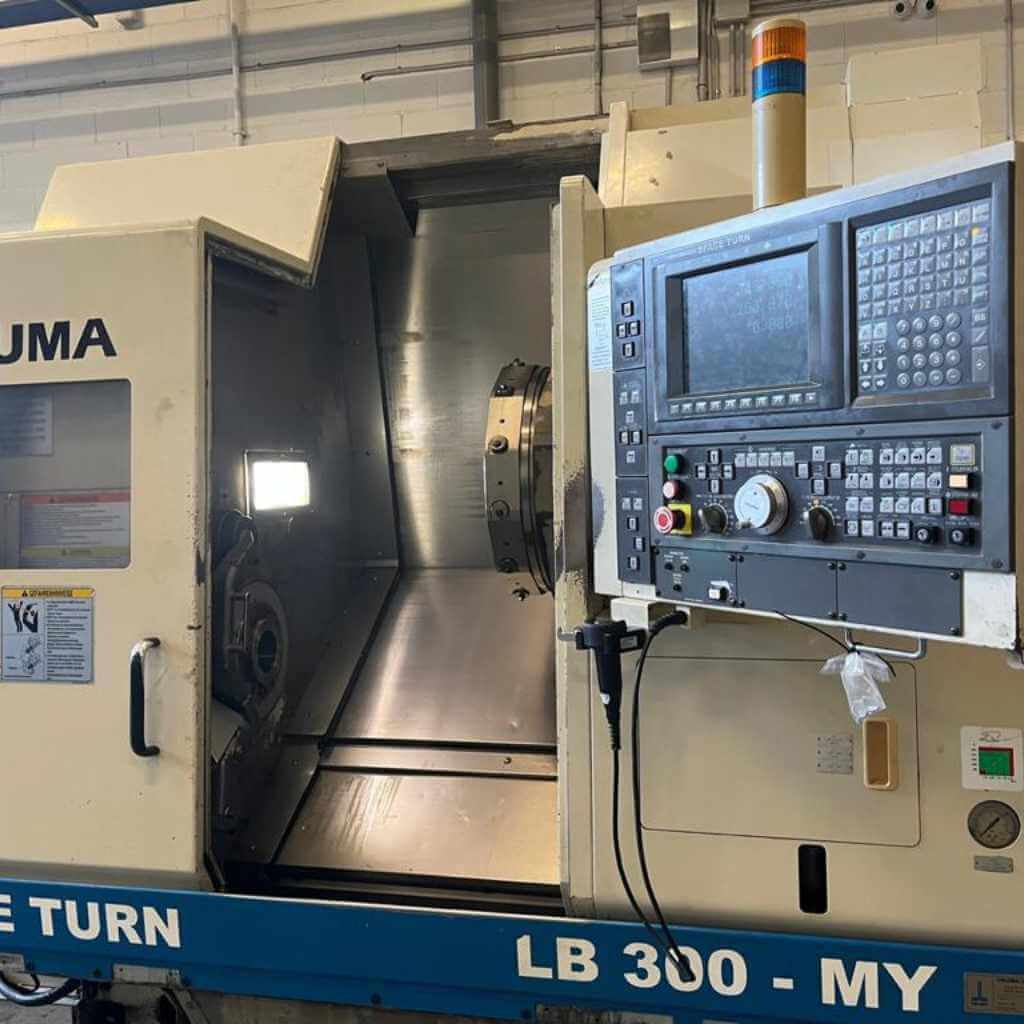

- Referencia: LT-2401
- Fabricante: Okuma
- Modelo: LB300-MY x 500

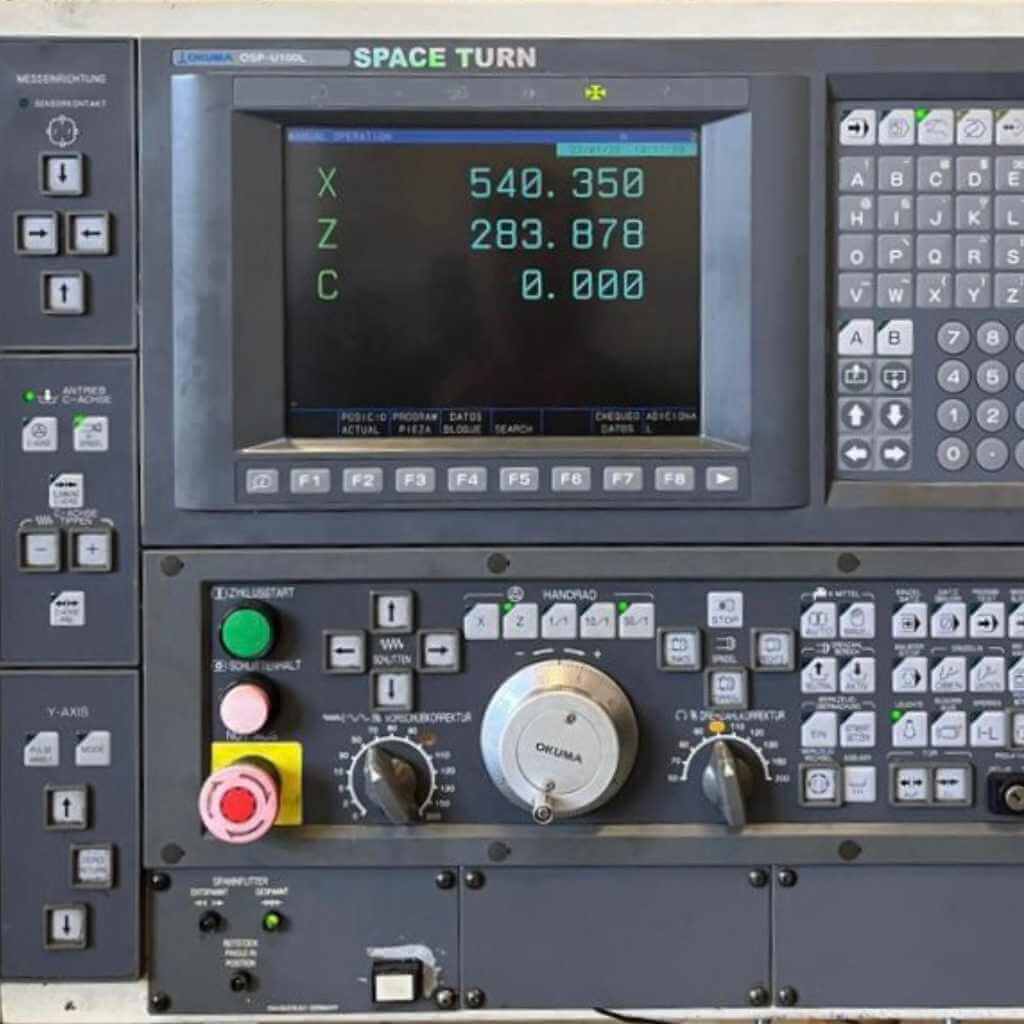

- Control: Okuma OSP-U100L
- Año de fabricación: 2001
- Idioma Teclados / Software: Alemán / Español
- Tiempo de conexión: 41,108 horas
- Tiempo de giro husillo: 11,798 horas
- Tiempo de mecanizado: 13,668 horas
- País de origen: Japón
Características Principales:
- Capacidad máxima de barra: Ø 75 mm
- Volteo sobre bancada: Ø 530 mm
- Volteo sobre el carro Z: Ø 530 mm
- Volteo sobre el carro X: Ø 410 mm
- Diámetro máx. torneado: Ø 340 mm
- Distancia entre puntos: 500 mm
- Número de herramientas: 12 (VDI40)
- Altura de la máquina: 2,200 mm
- Superficie de suelo ocupada: 2,200 x 1,720 mm
- Peso de la máquina: 5,200 kg
Opciones Incluidas:
- Plato de tres garras / 250 mm FORKARDT 3FNC-250-72-Z8-F250
- Portapinzas FORKARDT ZKSBV 130-60-K8-146
- Transportador de viruta MAYFRAN MT10
- Sensor de medición de las herramientas (TOUCH SETTER)
- Programación asistida ONE TOUCH IGF
- Sistema de comunicación DNC-T1
Características Técnicas:
Capacidad:
- Volteo sobre bancada: Ø 530 mm
- Volteo sobre el carro Z: Ø 530 mm
- Volteo sobre el carro X: Ø 410 mm
- Distancia entre puntos: 500 mm
- Diámetro máximo torneable: Ø 340 mm
- Longitud máxima torneable: Ø 480 mm
- Capacidad máxima de barra: Ø 75 mm
Husillo principal:
- Diámetro del husillo: Ø 120 mm
- Nariz del husillo (tipo): JIS A2-8
- Diámetro interior del husillo: Ø 80 mm
- Gamas de velocidad: 2 gamas, infinitamente variable
- Velocidad del husillo: 38 – 3.800 rpm
- Motor: 22/15 kW (Tipo VAC)
Contrapunto:
- Diámetro de la caña: 90 mm
- Punto rotativo: MT 5
- Carrera de la caña: 120 mm
Eje Z:
- Carrera: 500 mm
- Avance de corte: 0,001 – 1.000,00 mm/rev
- Avance rápido: 25.000 mm/min
Eje X:
- Carrera: 280 [70 + 210] mm
- Avance de corte: 0,001 – 1.000,00 mm/rev
- Avance rápido: 20.000 mm/min
Eje Y:
- Carrera: +70 a –50 mm
- Avance de corte: 0,001 – 1.000,00 mm/rev
- Avance rápido: 10.000 mm/min
Eje C:
- Ángulo controlado (husillo principal): 360° (incremento 0,001°)
- Avance rápido: 200 rev/min
Torreta:
-
- Tipo: VDI 40
- Número de herramientas: 12 (L o M)
- Medidas herramientas:
- Tornear exteriores: 25 x 25 mm
- Tornear interiores: Ø 40 mm
Herramienta motorizada:
- Velocidad de giro: 45 – 4.500 rpm
- Gamas de velocidad: 1 gama, infinitamente variable
Dimensiones y pesos:
- Altura de la máquina: 2,200 mm
- Superficie de suelo ocupada: 2,200 x 1,720 mm
- Peso de la máquina: 5,200 kg
