Descripción

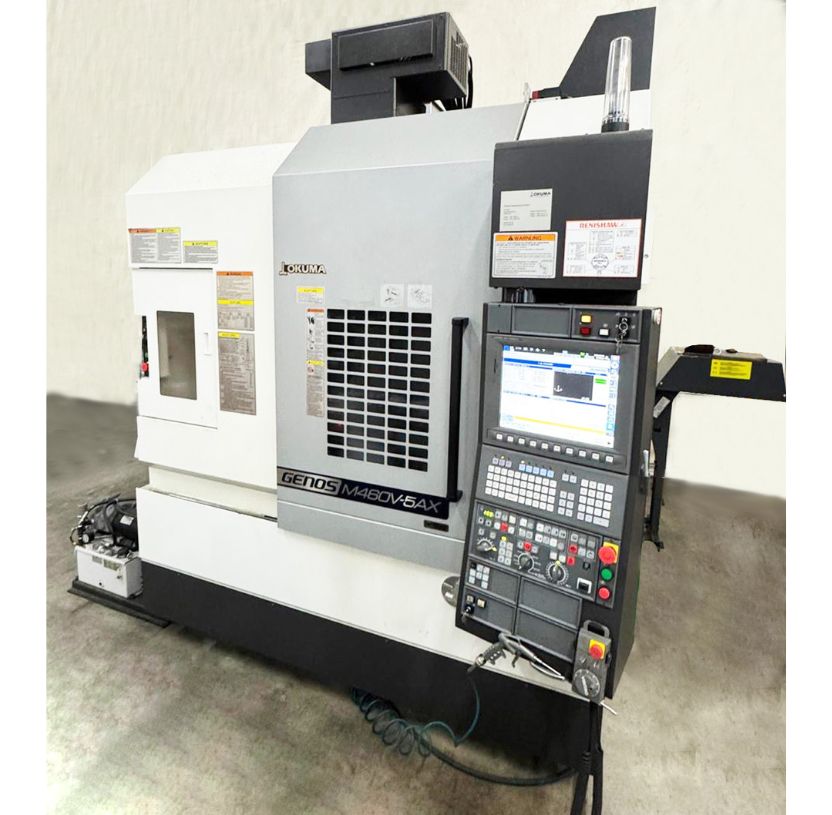

Máquina revisada en nuestras instalaciones por nuestros técnicos especialistas en Okuma. Lista para trabajar.
- Fabricante: Okuma
- Modelo: GENOS M460V-5AX
- Control: OOkuma OSP-P300MA-H
- Año de fabricación: 2019
Características Técnicas:
Recorridos
- Eje X: 762 mm (+381 a -381 mm) *1
- Eje Y: 460 mm (+230 a -230 mm) *1
- Eje Z: 460 mm (+30 a -490 mm) *2
- Eje A: +20 a -110º
- Eje C: 360º
- Distancia nariz husillo a superficie mesa 100 – 560 mm
Notas:
*1 (desde el centro del eje A)
*2 (desde el centro del eje C)
Medidas con la mesa en posición horizontal (eje A a 0º)

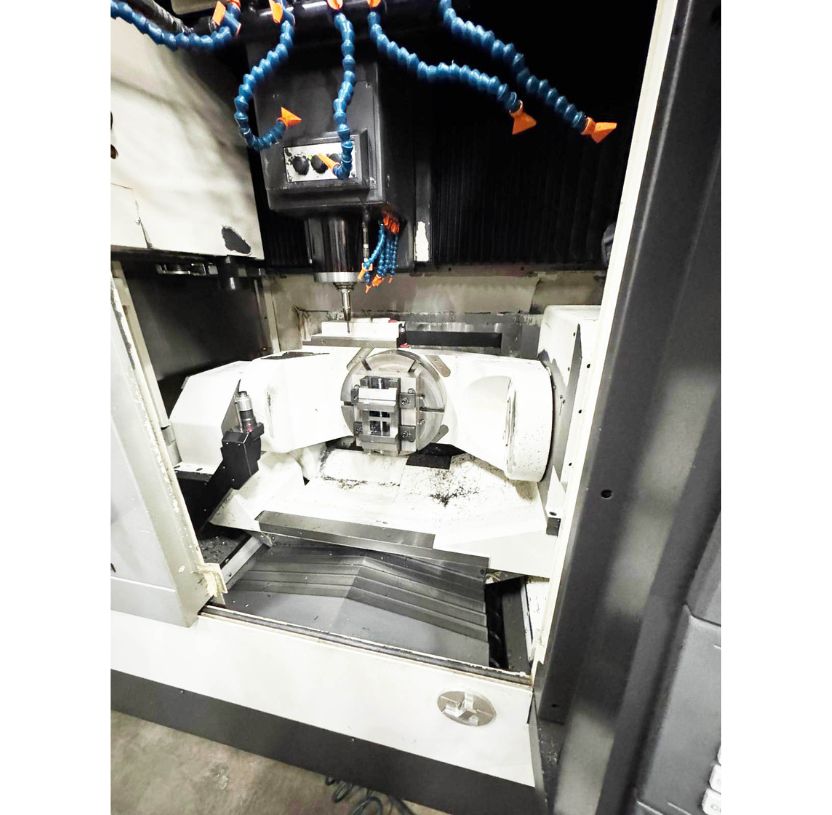

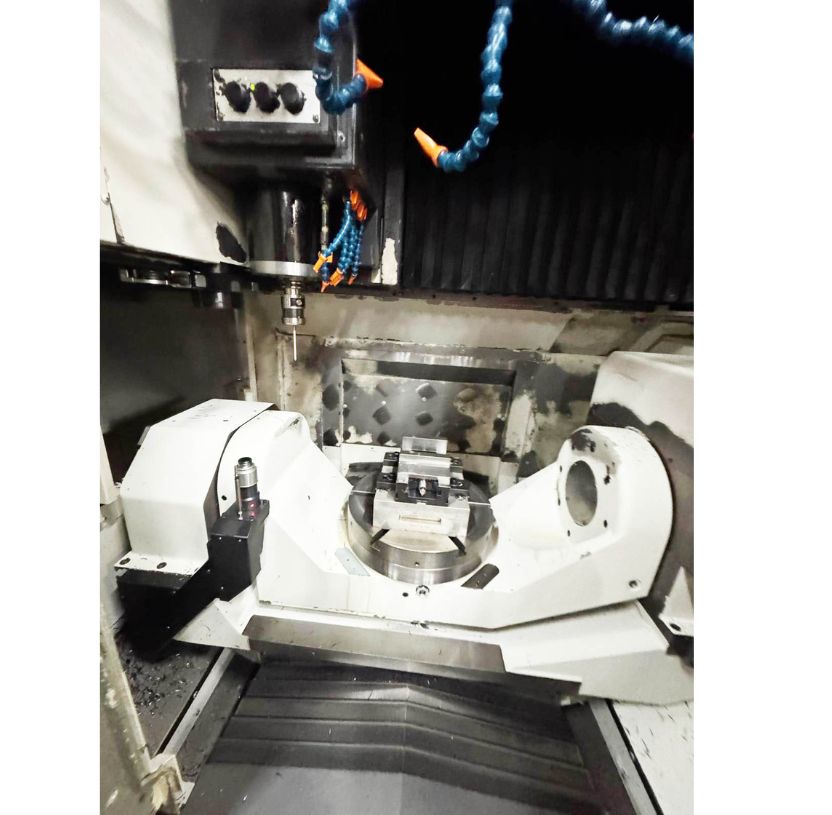

Mesa
- Dimensiones Ø 400 mm
- Área de trabajo Ø 600 mm x 400 mm
- Distancia de la superficie de la mesa al suelo 1.050 mm
Carga máxima sobre la mesa 300 kg
Cabezal
- Velocidad del husillo 50 – 15.000 rpm
- Gamas de velocidad Dos, velocidad infinitamente variable
- Motor 22/18,5 kW (10 min/continuo), Tipo VAC
- Cono interior del husillo 7/24 Cono Nº 40
- Diámetro interno de los rodamientos del husillo 70 mm
Avances
- Avance rápido (Ejes X, Y) 40.000 mm/min
- Avance rápido (Eje Z) 32.000 mm/min
- Avance rápido (Eje A) 14.400 º/min
- Avance rápido (Eje C) 18.000 º/min
- Avance programable (Ejes X, Y, Z) 1 – 32.000 mm/min

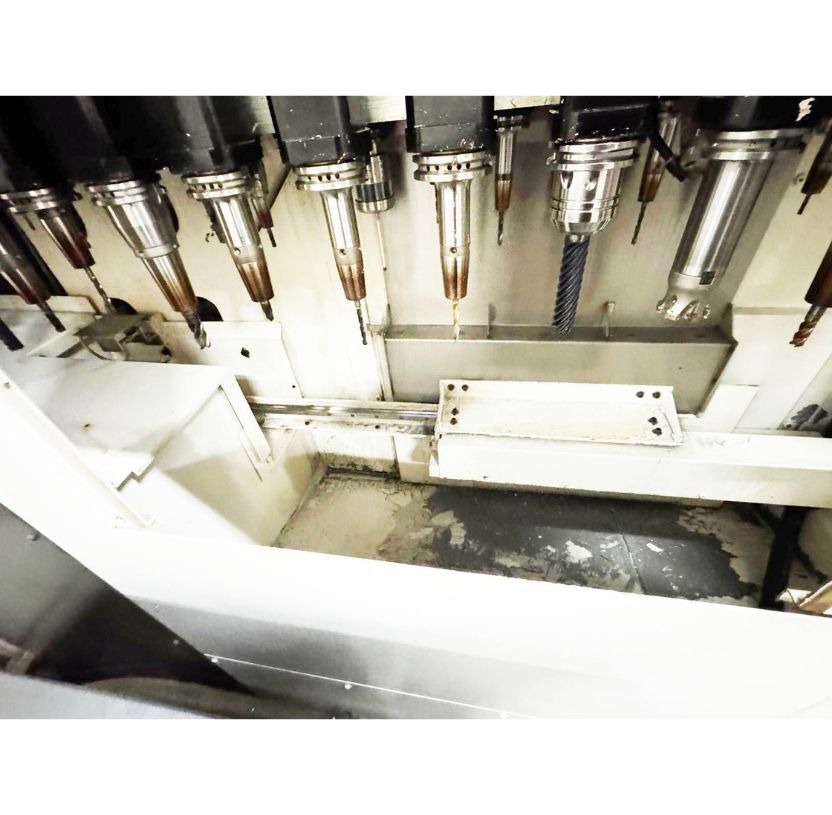

Cambiador de herramientas (ATC)
- Tipo de cambiador Brazo cambiador
- Cono Portaherramientas MAS BT40
- Tirante MAS Tipo 2
- Almacén 48 herramientas, random
- Diámetro máximo herramientas adyacentes Ø 90 mm
- Diámetro máximo herramientas no adyacentes Ø 125 mm
- Longitud máxima de herramienta 240 mm
- Peso máximo de cada herramienta 8 Kgf
Altura de la máquina 2.946 mm
Superficie de suelo ocupada 2.160 x 2.810 mm
Peso de la máquina 8.300 kg
Opciones incluidas:
- Transportador de viruta (Salida lateral trasera)
- Refrigerante a través del husillo (15 bar, 20 l/min)

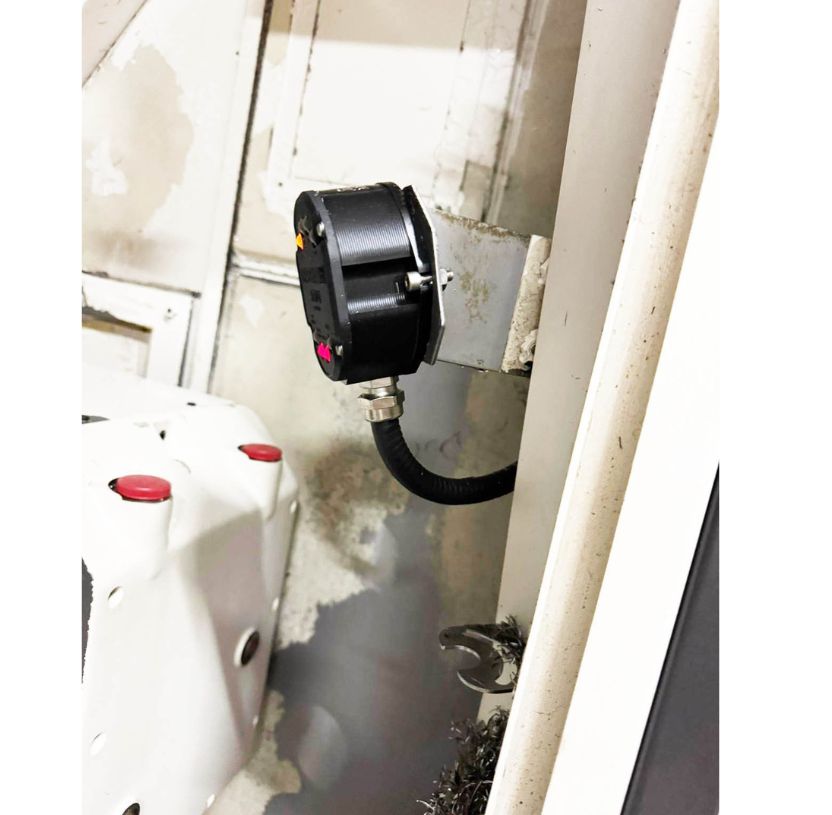

- Preparación para utillaje hidráulico (conducciones a través de la mesa)Sonda de medida de piezas RENISHAW
- Sonda de medición de longitud / detección de rotura de herramientas RENISHAW
- Función de Gestión de la vida de las herramientas (TOOL LIFE MANAGEMENT)
- Función de Mecanizado helicoidal (HELICAL CUTTING – 5 AXES)
- Función de Mecanizado de programas infinitos (DNC-DT)
- Sistema de Programación asistida (ADVANCED ONE-TOUCH IGF – 5 AXES)
- Función de Prevención de colisiones (COLLISION AVOIDANCE SYSTEM)
- Función de mecanizado en Alta Velocidad (SUPER HI-NC + NURBS COMMAND)
- Función de Ajuste automático de la trayectoria de la punta de la herramienta (TCPC)
- Idioma Software: Español
