Descripción
Máquina revisada en nuestras instalaciones por nuestros técnicos especialistas en Okuma. Lista para trabajar.

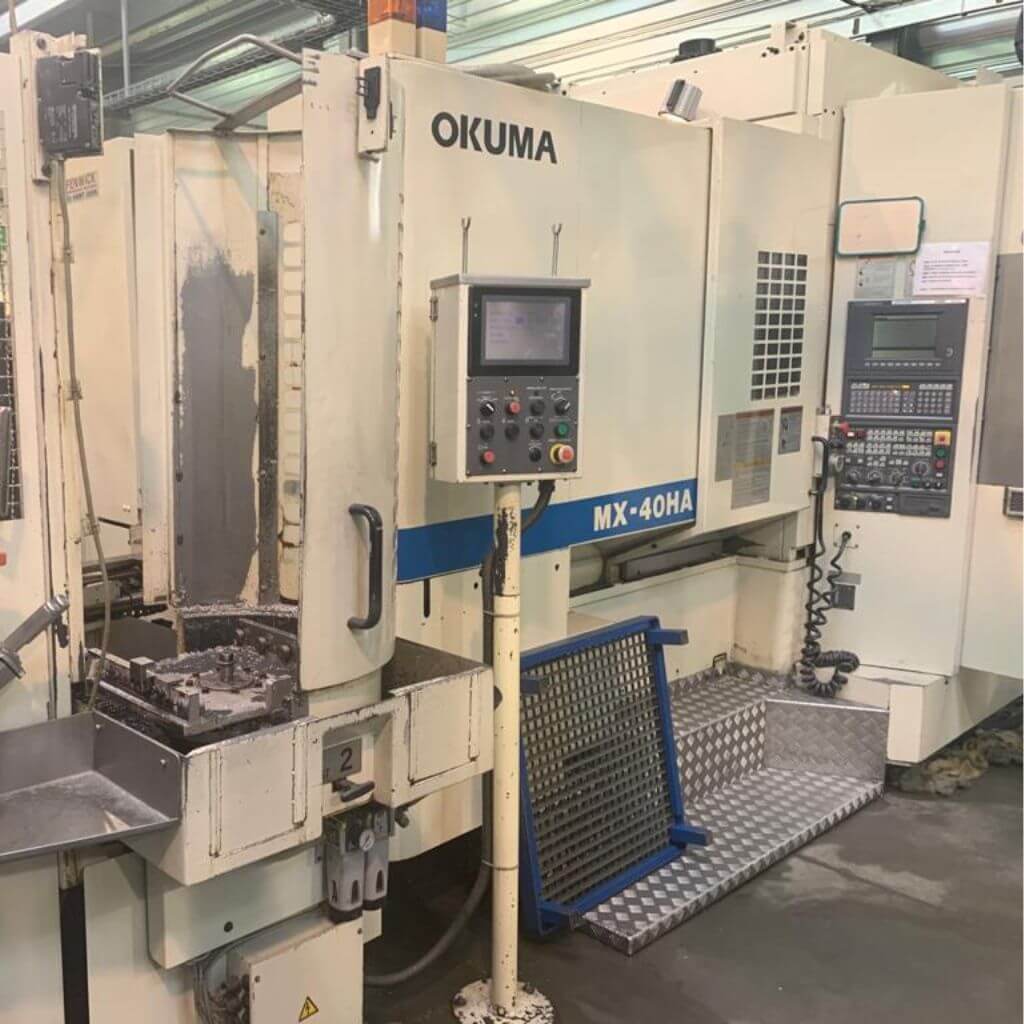

- Fabricante: Okuma
- Modelo: MX-40HA
- Control: Okuma OSP-7000M
- Número de serie: ——
- Año de fabricación: 1997
- Idioma Teclados / Software: Francés
- Tiempo de conexión: 70.867 horas
- Tiempo de giro husillo: 25.234 horas
- Tiempo de mecanizado: 16.888 horas
- País de origen: Japón
Características principales:
- Capacidad máxima mecanizado: 560 x 610 x 560 mm (X / Y / Z)
- Husillo: NT40, 12.000 rpm
- Cambiador de herramientas (ATC): Matrix 100 herramientas
- Cambiador de pallets (APC): PPC 6 pallets, 400 x 400 mm
- Carga máxima sobre la mesa: 400 kg
Opciones incluidas:

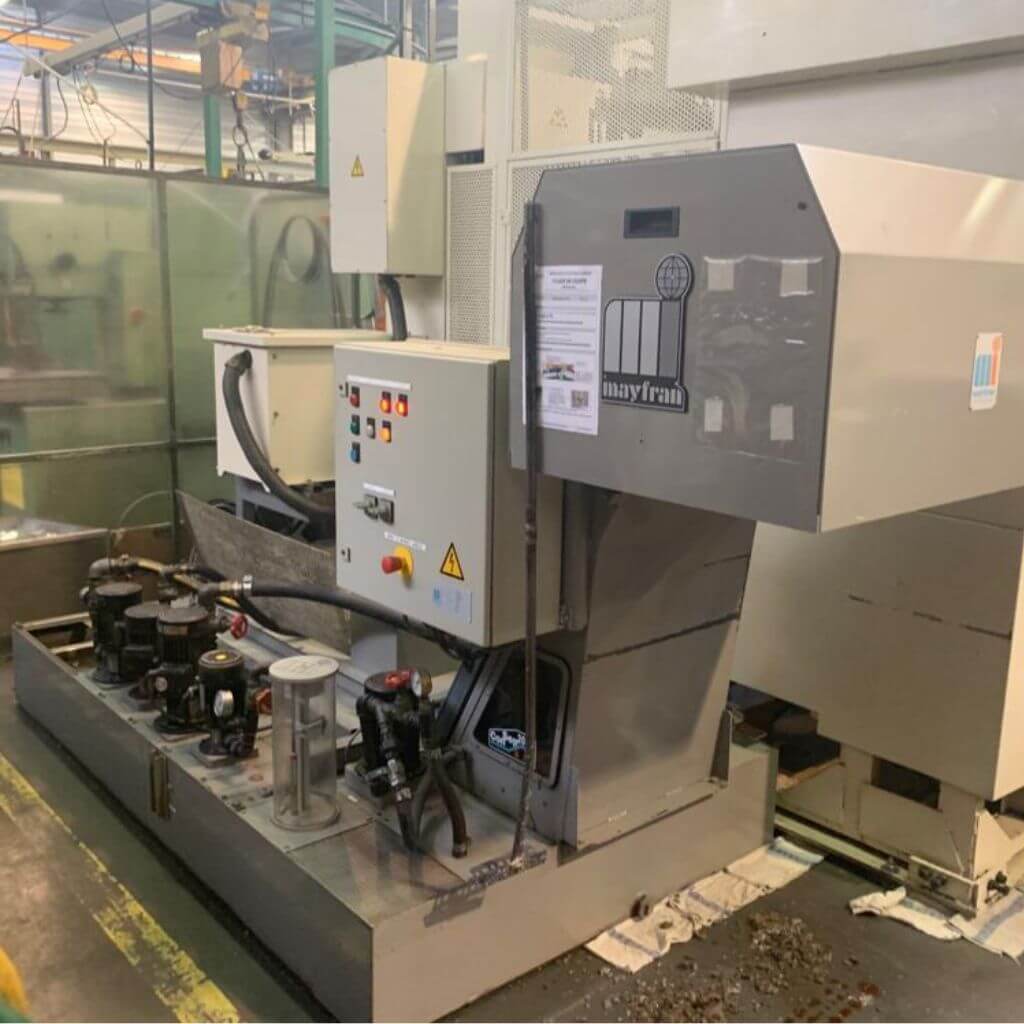

- Transportador de viruta Mayfran Consep 2000
- Pre-instalación para Sonda de medida de piezas
Características Técnicas:
Capacidades:
- Capacidad máxima mecanizado: 560 x 610 x 560 mm
- Carga máxima sobre la mesa: 400 kg
Recorridos:
- Eje X: 5.600 mm
- Eje Y: 610 mm
- Eje Z: 560 mm
- Distancia centro husillo a superficie pallet: 50 – 600 mm
- Distancia nariz husillo al centro pallet: 150 – 710 mm
Mesa de trabajo:
- Dimensiones pallet: 400 x 400 mm
- Posiciones indexado pallet (eje B): 360.000, incremento 0,001º

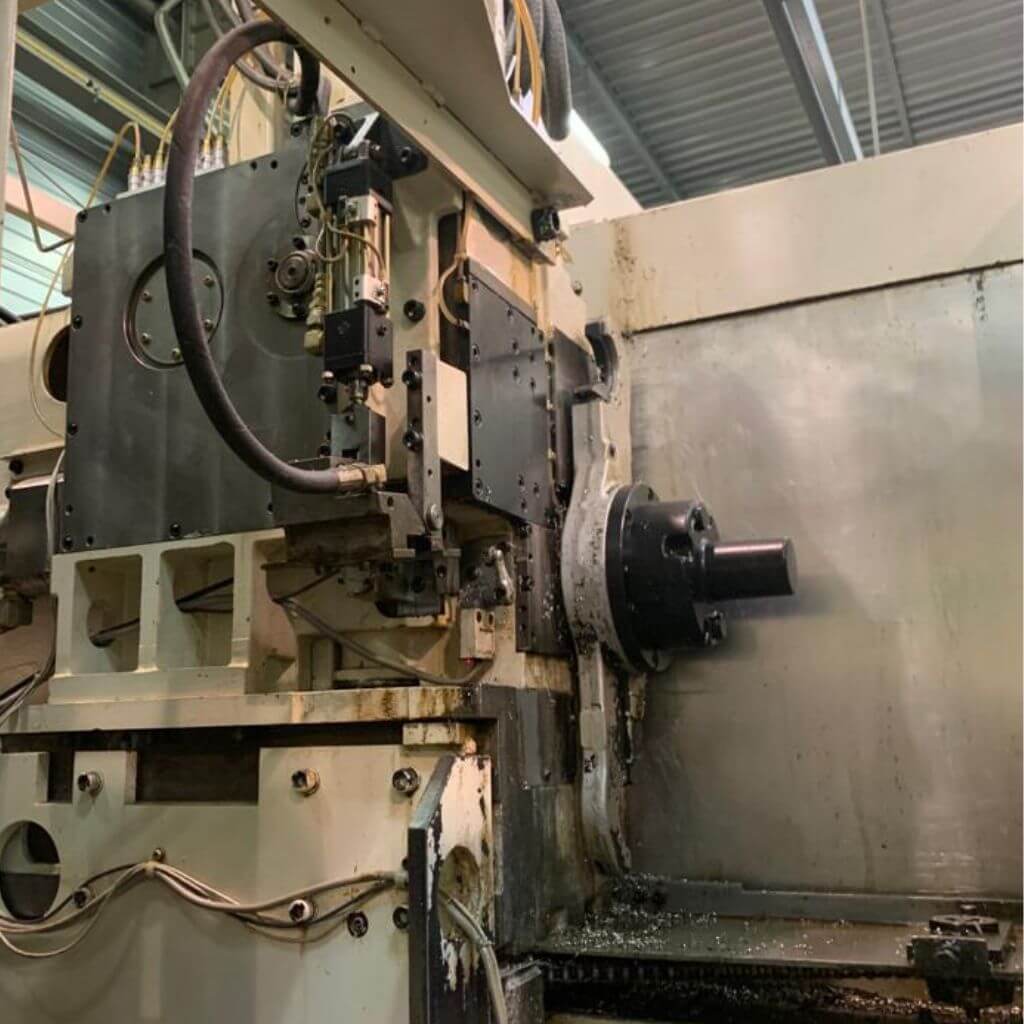

Cabezal:
- Velocidad del husillo: 50 – 12.000 rpm
- Gamas de velocidad: Dos, velocidad infinitamente variable
- Cono interior del husillo: NT40
- Potencia: 15/11 KW (10 minutos / continuo)
- Par máximo: 220/162 Nm (10 minutos / Continuo)
Avances:
- Avance rápido (Ejes X, Y, Z): 30.000 mm/min
- Avance programable (Ejes X, Y, Z): 1 – 20.000 mm/min

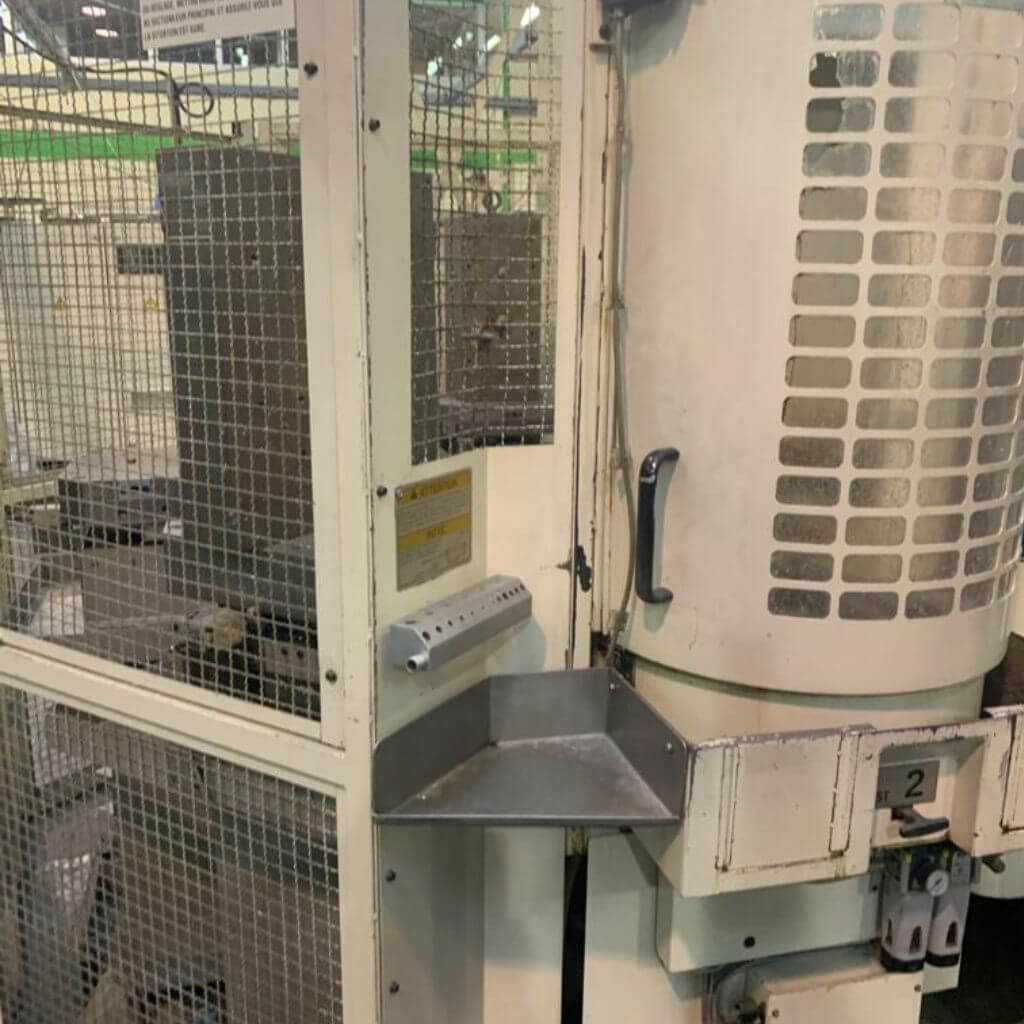

Cambiador de herramientas (ATC):
- Tipo de cambiador: Brazo cambiador
- Cono Portaherramientas: MAS BT40
- Tirante: MAS Tipo 2

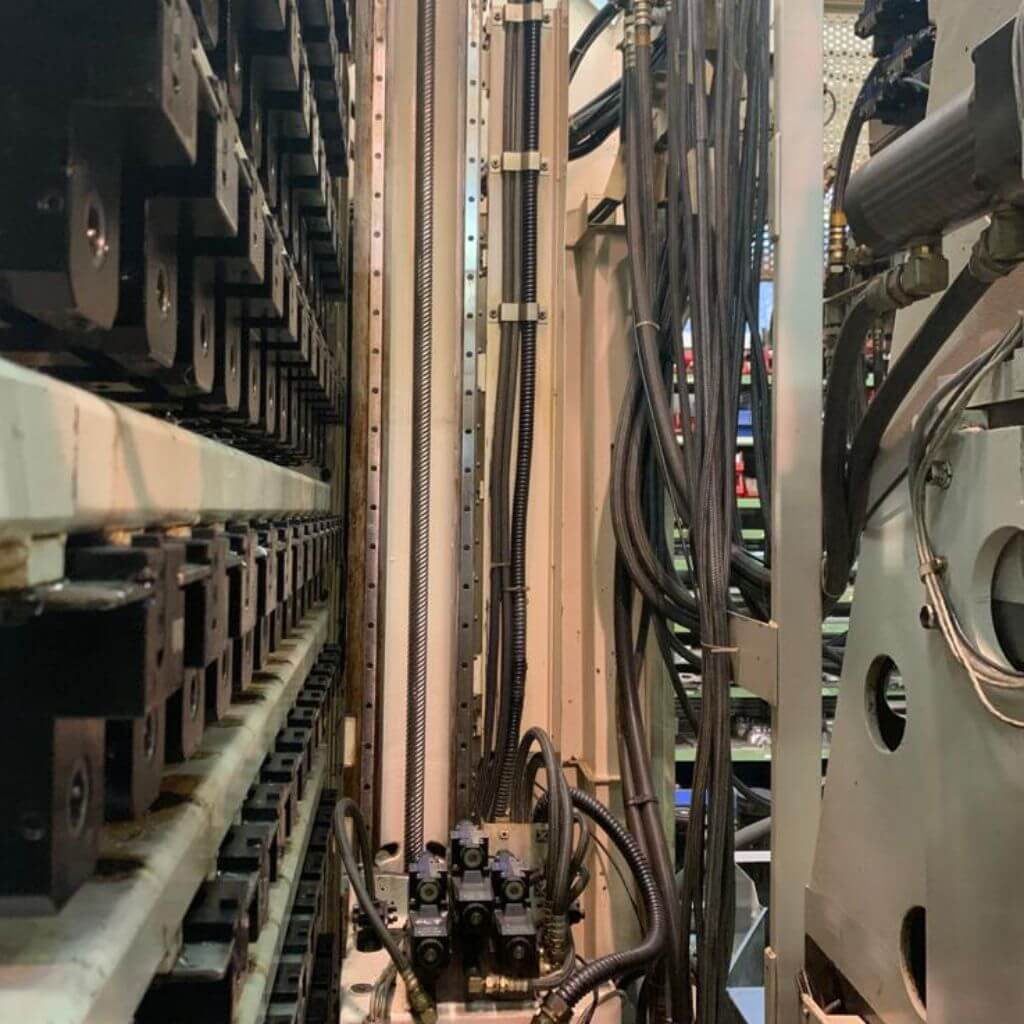

- Almacén: MATRIX 100 herramientas
- Diámetro máximo herramientas adyacentes: Ø 100 mm
- Diámetro máximo herramientas no adyacentes: Ø 150 mm
- Longitud máxima de herramienta: 300 mm
- Peso máximo de cada herramienta: 10 Kgf

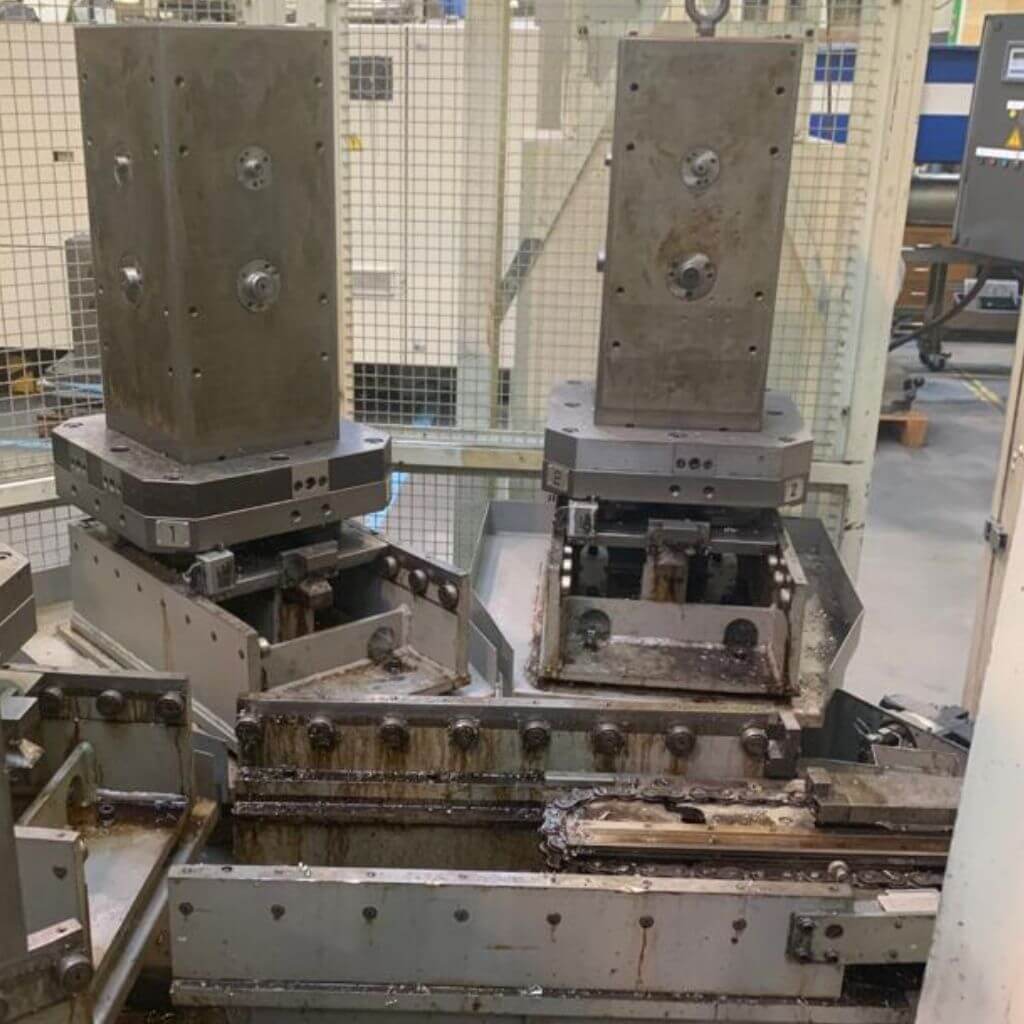

Cambiador de pallets (APC):
- Tipo de cambiador: PPC, 6 pallets
- Medidas de los pallets: 400 x 400 mm
Dimensiones y Peso de la Máquina:
- Altura de la máquina: 2.730 mm
- Superficie de suelo ocupada: 2.490 x 3.990 mm
- Peso de la máquina: 10.000 kg
