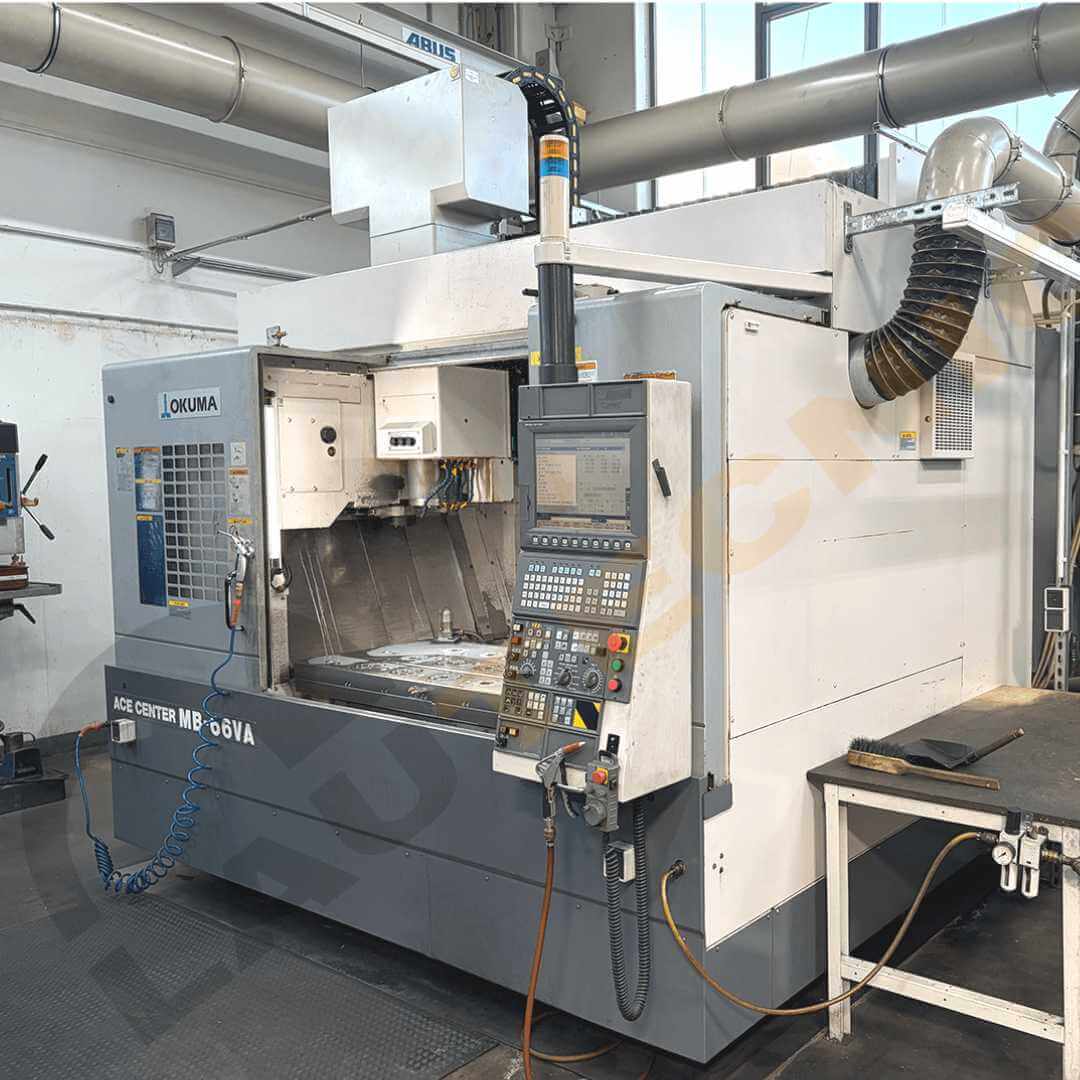

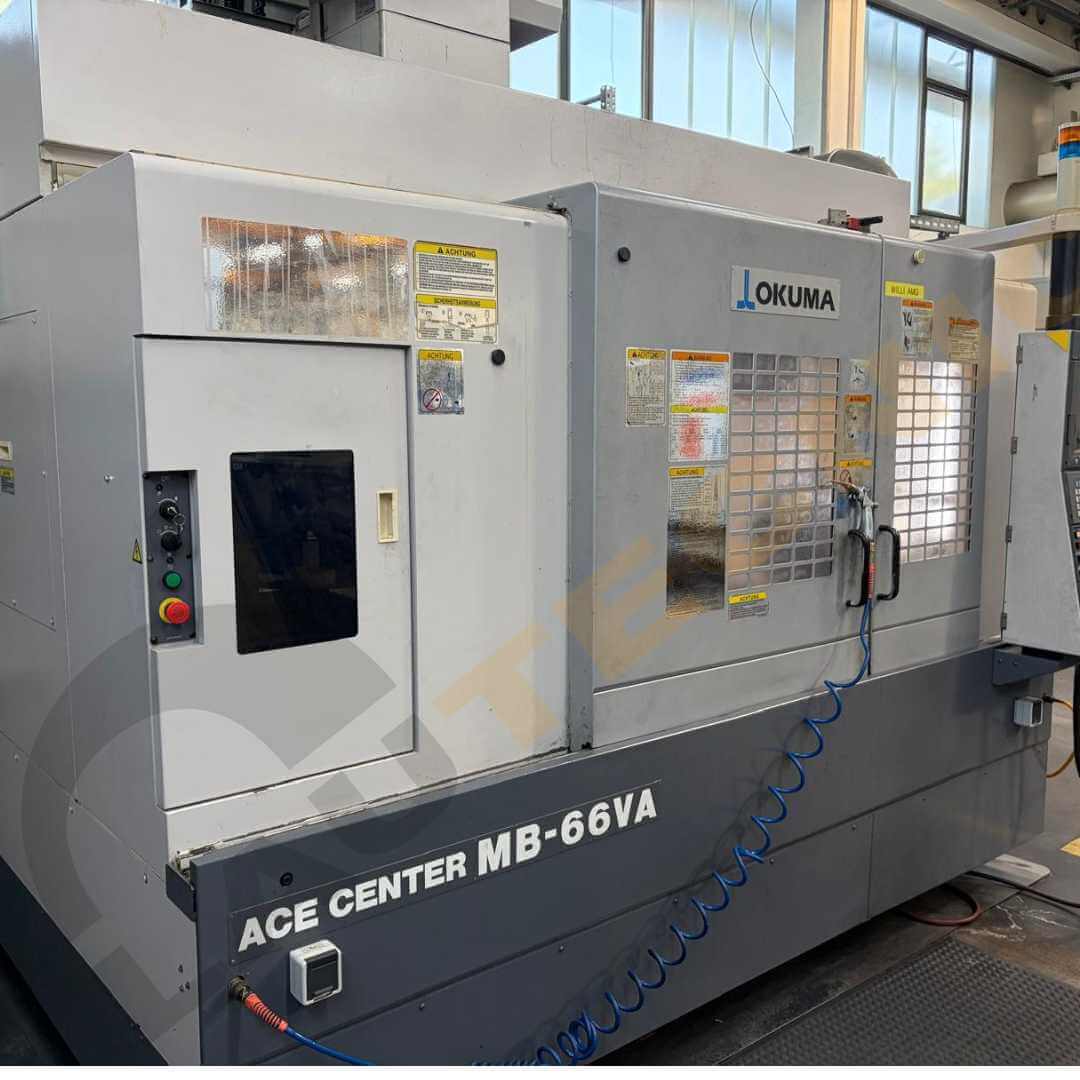

Centro de mecanizado Okuma MB-66VA de ocasión
El modelo Okuma MB-66VA es un centro de mecanizado vertical de alta precisión fabricado en Japón. En primer lugar, esta máquina industrial destaca por su robustez y su excelente capacidad de corte para piezas complejas. Además, el equipo incluye un sistema de control avanzado que optimiza los tiempos de trabajo en el taller. A continuación, detallamos las especificaciones principales de esta unidad disponible:
- Fabricante: Okuma
- Modelo: MB-66VA

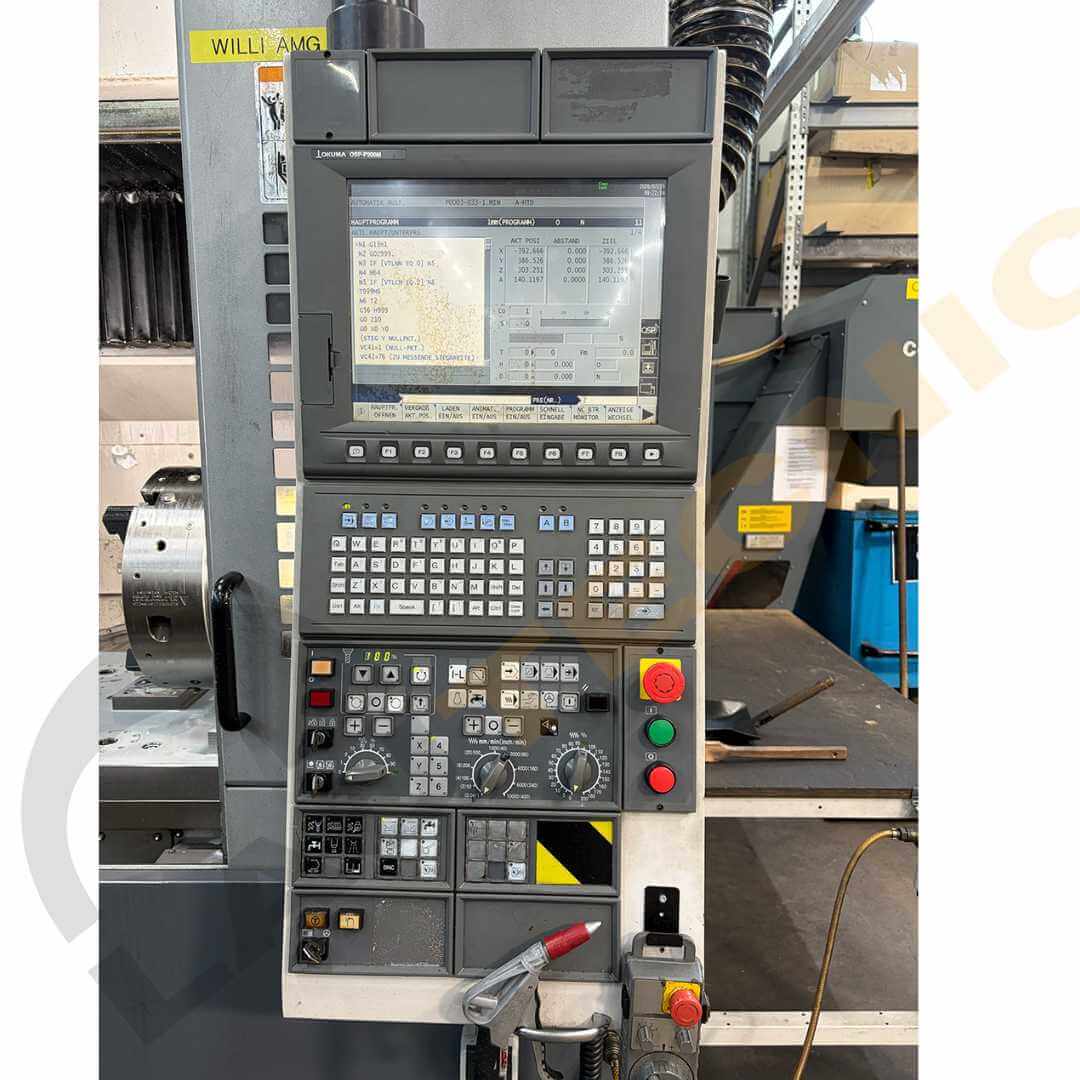

- Control: Okuma OSP-P200M
- Año de fabricación: 2010
- Idioma Teclados / Software: Internacional
- País de origen: Japón
Recorridos y dimensiones de la mesa de trabajo
Por otra parte, la estructura física del Okuma MB-66VA permite procesar materiales de gran tamaño y peso con total estabilidad. Por lo tanto, las capacidades mecánicas del área de trabajo se dividen de la siguiente manera:
Capacidades de los ejes y movimientos:
- Eje X: 1.500 mm
- Eje Y: 660 mm
- Eje Z: 660 mm
- Distancia nariz del husillo a superficie mesa: 150 – 810 mm
Superficie y carga útil de la mesa:
- Dimensiones: 660 x 1.530 mm
- Área de trabajo: 660 x 1.530 mm
- Superficie de la mesa: 5 ranuras en forma de T (ancho 18 mm, paso 125 mm)
- Distancia de la superficie de la mesa al suelo: 850 mm
- Carga máxima sobre la mesa: 1.500 Kg
Potencia del cabezal y velocidad de avances
De igual forma, el motor del husillo ofrece un par excelente para trabajos exigentes a altas revoluciones. De este modo, el sistema de avances del Okuma MB-66VA garantiza una respuesta rápida en cualquier tipo de contorneado:
Datos técnicos del cabezal:
- Velocidad del husillo: 50 – 15.000 rpm
- Gamas de velocidad: Dos, velocidad infinitamente variable
- Motor: 22/18,5 kW (10 min/continuo), Tipo VAC
- Par motor: 199 N-m
- Cono interior del husillo: 7/24 Cono Nº 40
- Diámetro interno de los rodamientos del husillo: 70 mm
Velocidades de avance programables:
- Avance rápido (Ejes X, Y): 40.000 mm/min
- Avance rápido (Eje Z): 32.000 mm/min
- Avance programable (Ejes X, Y, Z): 1 – 32.000 mm/min
Cambiador de herramientas y espacio ocupado
También es importante señalar la gran capacidad de su almacén, el cual reduce los tiempos de parada para el cambio de componentes. Como resultado, el bloque del brazo cambiador del Okuma MB-66VA agiliza la producción continua:
Especificaciones del almacén ATC:
- Tipo de cambiador: Brazo cambiador
- Cono Portaherramientas: DIN #40
- Tirante: DIN #40
- Almacén: 48 herramientas, modo aleatorio (random)
- Diámetro máximo herramientas adyacentes: Ø 90 mm
- Diámetro máximo herramientas no adyacentes: Ø 125 mm
- Longitud máxima de herramienta: 400 mm
- Peso máximo de cada herramienta: 8 Kgf
Dimensiones generales y peso de la máquina:
- Altura de la máquina: 3.295 mm
- Superficie de suelo ocupada: 2.940 x 3.265 mm
- Peso de la máquina: 11.000 kg
Opciones tecnológicas y accesorios incluidos
Por último, esta unidad se entrega equipada con una serie de extras de alto valor comercial, como sistemas de medición Renishaw y evacuador de virutas. En resumen, el paquete completo del centro Okuma MB-66VA incluye el siguiente software y utillaje de precisión:
- Transportador de viruta MAYFRAN CONSEP 2000 II (Salida lateral trasera)
- Soporte NIKKEN TAT250N con freno neumático, plato manual SMW HI-GRIP de 3 garras y puente

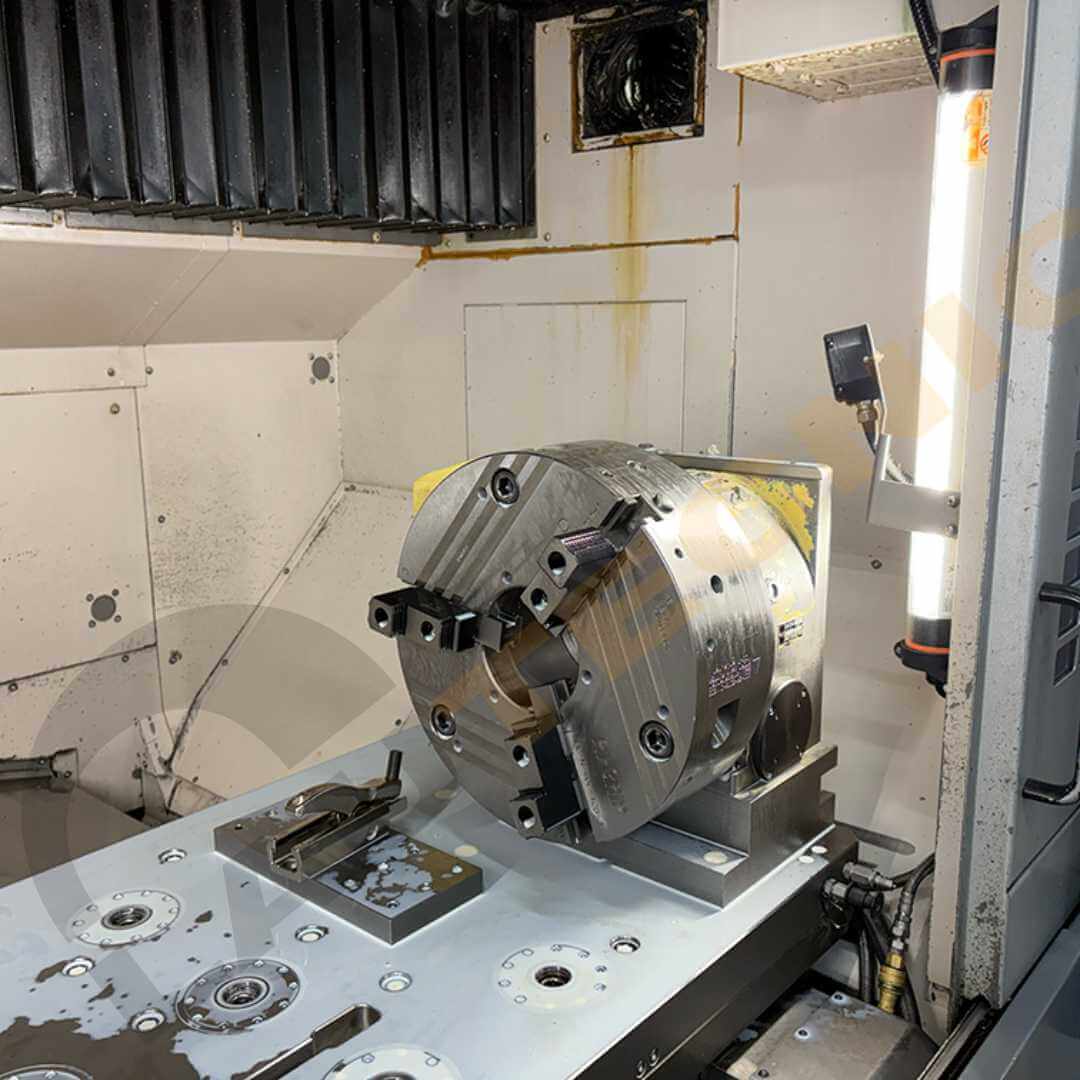

- Divisor NIKKEN CNC302L, con plato manual de cambio rápido de garras SMW HI-GRIP (Ø 400 mm, 3 garras)
- Refrigerante de alta presión a través del husillo
- Escalas absolutas en los ejes X, Y, Z (ABSO SCALES)
- Sonda de medición de piezas RENISHAW
- Sonda de medición de longitud / detección de rotura de herramientas
- Función de gestión de la vida de las herramientas (TOOL LIFE MANAGEMENT)
- Función de Mecanizado helicoidal (HELICAL CUTTING)
- Roscado rígido
- Software de programación asistida (ONE TOUCH IGF M)
- Software de control en idioma Español
- Documentación y Manuales técnicos originales
