Descripción

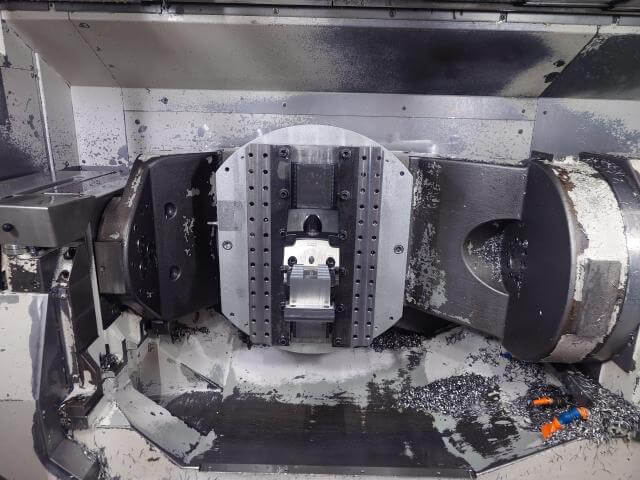

Vídeo de referencia. La unidad mostrada en las imágenes corresponde a un modelo similar y no a la unidad exacta ofertada.
Reduce tus tiempos de fabricación con este centro de mecanizado de 5 ejes continuos
Descripción:
- Fabricante: Okuma
- Modelo: MU-500VA-L

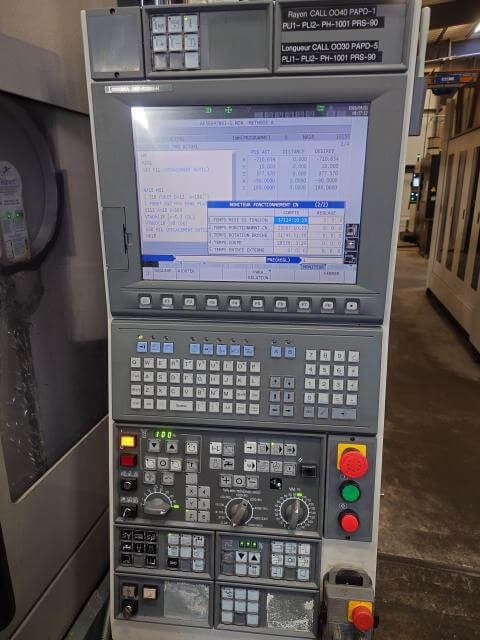

- Control: Okuma OSP-P200M
- Año de fabricación: 2010
- Idioma Teclados / Software: Internacional / Francés
- País de origen: Japón
Características técnicas:
Recorridos
- Eje X: 1.250 mm
- Eje Y: 660 mm
- Eje Z: 540 mm
- Eje A: +20 a -110º
- Eje C: 360º
- Distancia nariz del husillo a superficie mesa: 127 – 667 mm
Nota: Medidas con la mesa en posición horizontal (eje A a 0º)
Mesa
- Dimensiones: Ø 530 mm
- Área de trabajo: Ø 730 mm x H500 mm
- Distancia de la superficie de la mesa al suelo: 1.153 mm
- Carga máxima sobre la mesa: 500 kg
- Máx. velocidad de giro del cabezal de torneado (Eje C): 1.000 rpm
- Motor del cabezal de torneado (Eje C): 15/11 kW (10 min/continuo)
Cabezal
- Máx. velocidad de giro del cabezal: 12.000 rpm
- Gamas de velocidad: Dos, velocidad infinitamente variable
- Motor: 22/18,5 kW (10 min/continuo), Tipo VAC
- Cono interior del husillo: HSK-A63
- Diámetro interno de los rodamientos del husillo: 70 mm
Avances
- Avance rápido (Ejes X, Y): 40.000 mm/min
- Avance rápido (Eje Z): 32.000 mm/min
- Avance rápido (Eje A): 18.400 º/min
- Avance rápido (Eje C): 18.000 º/min
- Avance programable (Ejes X, Y, Z): 1 – 32.000 mm/min
Cambiador de herramientas (ATC)
- Tipo de cambiador: Brazo cambiador
- Cono Portaherramientas: HSK-A63
- Tirante: –
- Almacén: 48 herramientas, random
- Diámetro máximo herramientas adyacentes: Ø 90 mm
- Diámetro máximo herramientas no adyacentes: Ø 125 mm
- Longitud máxima de herramienta: 400 mm
- Peso máximo de cada herramienta: 8 Kgf
Dimensiones y pesos
- Altura de la máquina: 3.541 mm
- Superficie de suelo ocupada: 2.940 x 3.360 mm
- Peso de la máquina: 13.000 kg
Opciones incluidas
- Transportador de viruta ENOMOTO (Salida lateral trasera)
- Refrigerante a través del husillo (70 bar, 20 l/min)
- Conexiones para utillaje hidráulico por debajo de la mesa (JIG HYDRAULIC UNIT)
- Sonda de medida de piezas RENISHAW OMP60
- Sonda de medición de longitud / detección de rotura de herramientas RENISHAW TS27R
- Escalas absolutas en los ejes X, Y, Z
- Función de Mecanizado helicoidal en 5 ejes (HELICAL CUTTING – 5 AXES)
- Función de calibración de los ejes rotativos para optimizar la precisión cinemática (ROTARY AXIS IDENTIFICATION)
- Función de cálculo de puntos y coordenadas en transformaciones geométricas (POINT CALCULATION)
- Función de compensación de errores geométricos (GEOMETRIC ERROR COMPENSATION)
- Ayuda a la Programación (GRAPHIC I-MAP)
- Función de simulación tridimensional del mecanizado (3D REAL SIMULATION)
- Función de mecanizado en Alta Velocidad (SUPER HI-NC + NURBS COMMAND)
- Función de Ajuste automático de la trayectoria de la punta de la herramienta (TCPC)
- Función de Gestión de la vida de las herramientas (TOOL LIFE MANAGEMENT / SPARE TOOL CHANGE)
- Función de torneado (L TURNING CUT)
- Sistema de comunicación para el mecanizado de programas infinitos (DNC-DT)
- Idioma Software: Español
