Descripción

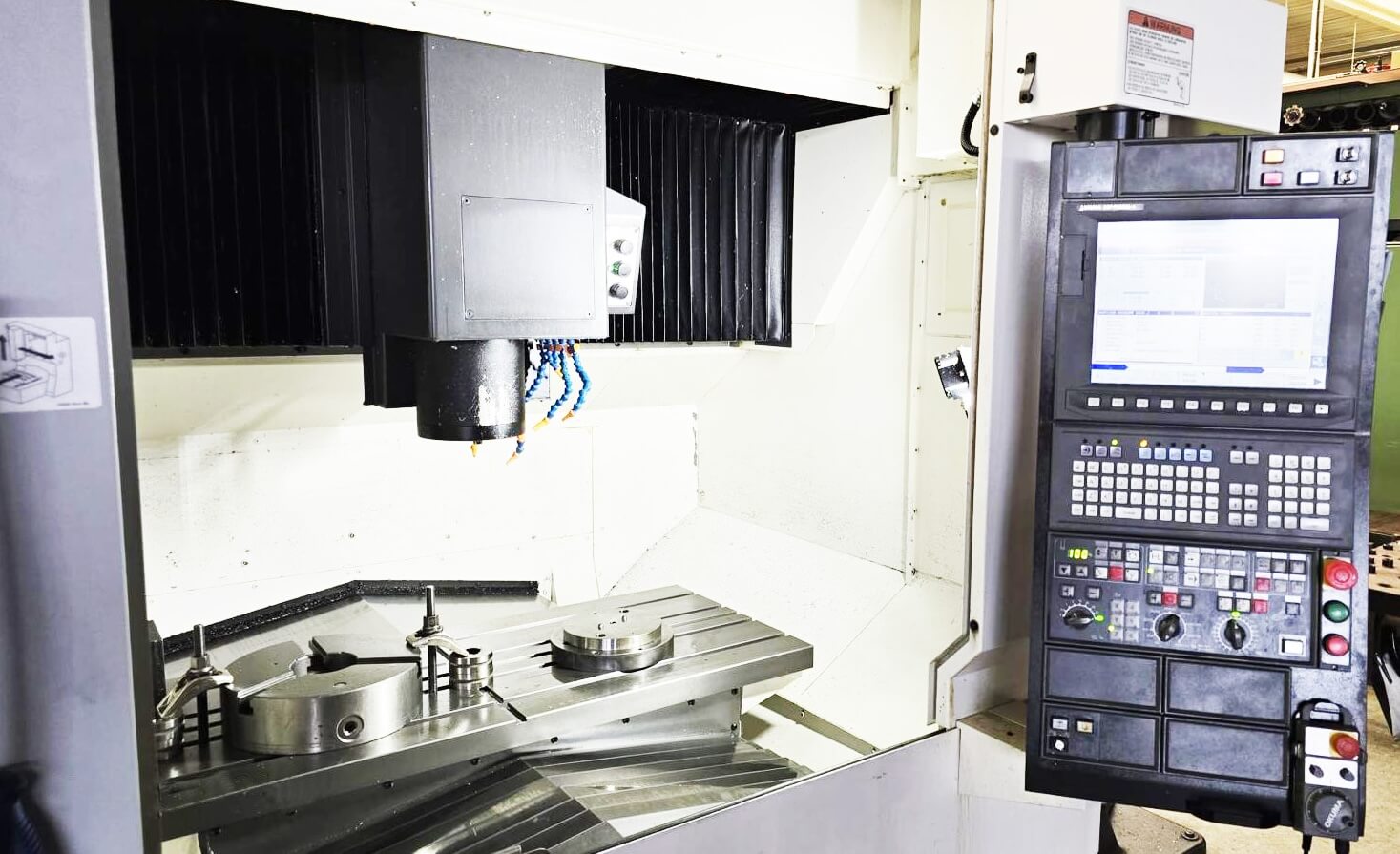

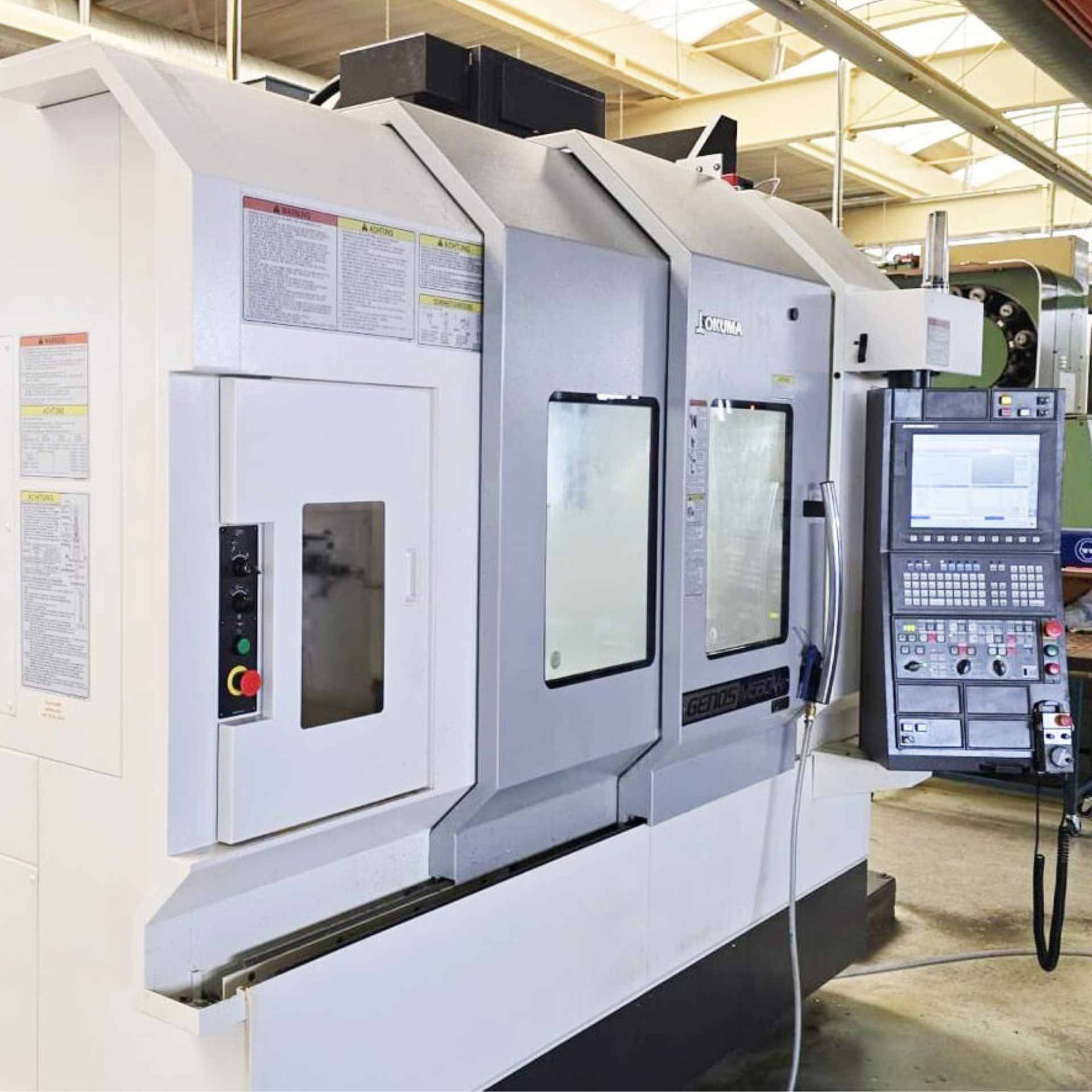

Centro Vertical de 3 ejes
Descripción:
- Año 2022

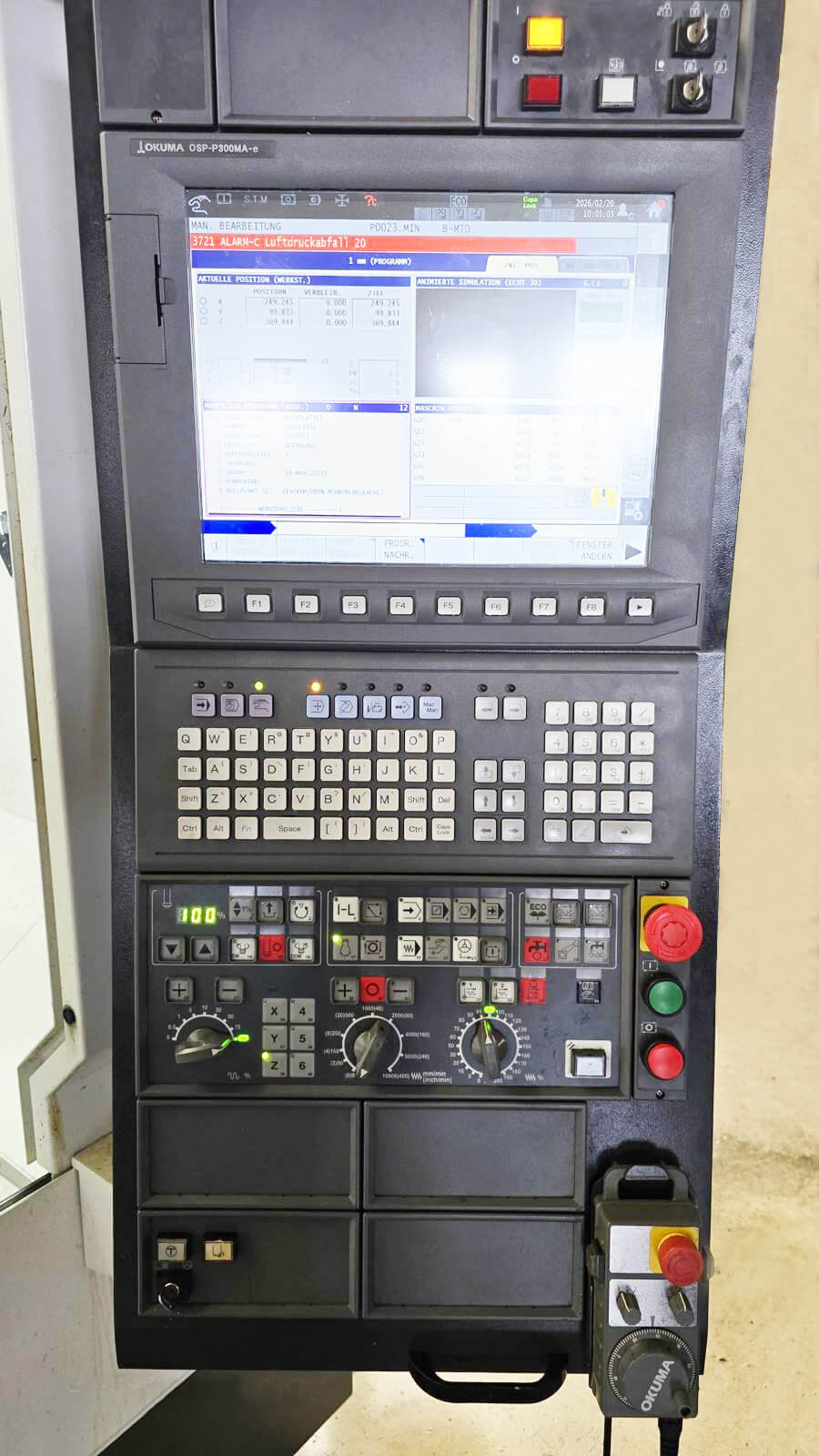

- Okuma OSP-P300MA-e
Recorridos
- Eje X: 1.050 mm
- Eje Y: 560 mm
- Eje Z: 460 mm
- Distancia superficie mesa a nariz husillo: 150 – 610 mm
- Distancia frente columna a centro husillo: 720 mm
Mesa
- Dimensiones: 560 x 1.300 mm
- Área de trabajo: 560 x 1.300 mm
- Superficie de la mesa: 4 ranuras en forma de T (ancho 18 mm, paso 125 mm)
- Distancia de la superficie de la mesa al suelo: 800 mm
- Carga máxima sobre la mesa: 900 kg
Cabezal
- Velocidad del husillo: 50 – 15.000 rpm
- Gamas de velocidad: Dos, velocidad infinitamente variable
- Motor: 22/18,5 kW (10 min/continuo), Tipo VAC
- Par motor: 199 N-m
- Cono interior del husillo: 7/24 Cono Nº 40
- Diámetro interno de los rodamientos del husillo: 70 mm
Avances
- Avance rápido (Ejes X, Y): 40.000 mm/min
- Avance rápido (Eje Z): 32.000 mm/min
- Avance programable (Ejes X, Y, Z): 1 – 32.000 mm/min
Cambiador de herramientas (ATC)
- Tipo de cambiador: Brazo cambiador
- Cono Portaherramientas: MAS BT40
- Tirante: MAS Tipo 2
- Almacén: 32 herramientas, random
- Diámetro máximo herramientas adyacentes: Ø 90 mm
- Diámetro máximo herramientas no adyacentes: Ø 125 mm
- Longitud máxima de herramienta: 300 mm
- Peso máximo de cada herramienta: 8 Kgf
Dimensiones y pesos
- Altura de la máquina: 2.750 mm
- Superficie de suelo ocupada: 2.470 x 3.105 mm
- Peso de la máquina: 7.500 kg
Opciones incluidas
- Transportador de viruta: MAYFRAN MT 10 (Salida lateral trasera)
- Refrigerante a través del husillo: 15 bar, 20 l/min
- Sonda de medida de piezas: RENISHAW
- Sonda de medición de longitud / detección de rotura de herramientas: RENISHAW
- Función de Gestión de la vida de las herramientas: TOOL LIFE MANAGEMENT
- Función de Mecanizado helicoidal: HELICAL CUTTING
- Roscado rígido
- DNC-T1
